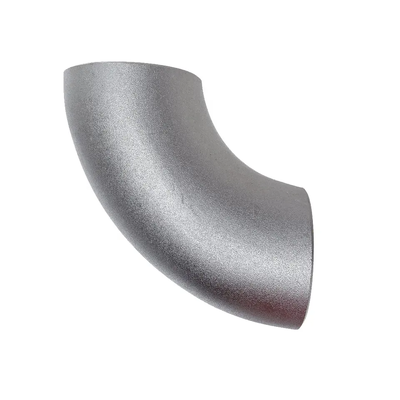

Mandrel Bend 304 SS Выхлопный локоть 45 90 градусов для автомобильного турборемонта

Колено выхлопной трубы с гибочным станком из нержавеющей стали 304 SS, 45 и 90 градусов для доработки автомобильных турбин

Колено выхлопной трубы из нержавеющей стали 304 с гибочным станком специально разработано для вторичного рынка автомобильных комплектующих, где скорость выхлопных газов, термическая долговечность и точность изготовления являются определяющими требованиями. В отличие от обычных труб, изогнутых прессованием, которые сплющивают внутренний радиус и ограничивают площадь потока до 35%, каждое колено, изготовленное методом гибки на ЧПУ с оправкой, сохраняет постоянный внутренний диаметр по всей дуге изгиба. Это достигается за счет внутренней оправки, которая поддерживает стенку трубы изнутри во время гибки, предотвращая овализацию и образование морщин. Результатом является гладкий, беспрепятственный путь потока, который максимизирует эффективность вытяжки выхлопных газов, сокращает время раскрутки турбокомпрессора и обеспечивает измеримое увеличение мощности в модифицированных двигателях. Изготовленное из нержавеющей стали 304 с отличной стойкостью к окислению при температурах выхлопных газов, превышающих 800°C, это колено с гибочным станком является выбором профессиональных мастеров для изготовления турбоколлекторов, выхлопных труб, трубопроводов интеркулера и заказных выхлопных систем. Доступное в конфигурациях на

45 и 90 градусов, это колено выхлопной трубы из нержавеющей стали с гибочным станком поддерживает полный спектр задач по прокладке выхлопной системы. Металлургия нержавеющей стали 304 обеспечивает превосходную коррозионную стойкость к дорожной соли, влаге и кислым продуктам сгорания по сравнению с альтернативами из алюминированной мягкой стали. Каждое колено с гибочным станком совместимо с TIG сваркой со стандартным присадочным прутком ER308L, что обеспечивает бесшовную интеграцию в изготовленные на заказ выхлопные узлы. Для мастерских по тюнингу, гоночных команд и автомобильных энтузиастов, строящих турбированные системы, где важен каждый CFM выхлопного потока, это колено с гибочным станком на ЧПУ обеспечивает точность изготовления и качество материалов, которые требуются для данной задачи.Технические характеристики

Параметр

Беспрепятственный поток выхлопных газов:

• Процесс гибки на ЧПУ с оправкой сохраняет полную, постоянную площадь поперечного сечения по всей длине изгиба, устраняя ограничивающие поток внутренние складки и уменьшение диаметра, характерные для сплющенных выхлопных труб. Это приводит к снижению противодавления, более быстрой реакции турбонаддува и измеримому увеличению объемной эффективности.Высокотемпературная стойкость к окислению:
• Нержавеющая сталь 304 с 18% хрома и 8% никеля сохраняет структурную целостность и чистоту поверхности при постоянных температурах выхлопных газов до 870°C, что значительно превышает тепловые пределы алюминированной мягкой стали (примерно 600°C), обычно используемой в штатных выхлопных системах.Коррозионная стойкость в суровых условиях:
• Конструкция из нержавеющей стали устойчива к кислотному конденсату, образующемуся при холодном запуске двигателя, воздействию дорожной соли в зимних условиях и содержащим серу продуктам сгорания, которые химически атакуют компоненты выхлопной системы из мягкой стали, обеспечивая сохранение структурной целостности этого колена выхлопной трубы на протяжении всего срока службы автомобиля.Изготовление турбоколлекторов:
• Служит основным строительным блоком для изготовления заказных турбоколлекторов, где несколько колен с гибочным станком свариваются методом TIG для создания первичных каналов одинаковой длины, которые оптимизируют время импульсов выхлопных газов и реакцию турбокомпрессора в диапазоне оборотов двигателя.Изготовление выхлопных труб и систем:
• Используется при изготовлении высокопроизводительных выхлопных труб, соединяющих выход турбины турбокомпрессора с каталитическим нейтрализатором или прямоточной выхлопной системой, где гладкие изгибы постоянного диаметра имеют решающее значение для предотвращения повышения противодавления после турбины.Трубопроводы интеркулера:
• Гладкий внутренний канал этого колена выхлопной трубы из нержавеющей стали с гибочным станком также делает его подходящим для трубопроводов холодного воздуха между выходом компрессора турбокомпрессора, интеркулером и впускным коллектором, где минимизация падения давления поддерживает эффективность наддува турбокомпрессора.Выхлопные системы мотоциклов и квадроциклов:
• Меньший вес тонкостенной нержавеющей стали 304 (1,5 мм) в сочетании с точной геометрией изгиба идеально подходит для изготовления высокопроизводительных выхлопных коллекторов мотоциклов, соединительных труб глушителей и выхлопных систем UTV/квадроциклов.Морские выхлопные системы с водяным охлаждением:
• Подходит для сухой части морских выхлопных стояков и колен с водяным охлаждением перед точкой впрыска воды, где нержавеющая сталь 304 обеспечивает превосходную коррозионную стойкость в атмосфере машинного отделения морских судов, насыщенной солью, по сравнению с альтернативами из углеродистой стали.Часто задаваемые вопросы

В: Каково преимущество в производительности колена выхлопной трубы с гибочным станком по сравнению с коленом, изогнутым прессованием или сплющиванием?

О: Разница в производительности существенна и измерима на динамометре. При прессовании или сплющивании труба просто продавливается через матрицу без внутренней поддержки. Это приводит к истончению и растяжению внешнего радиуса, в то время как внутренний радиус сжимается и образует морщины или складки, ограничивающие поток. Результатом является уменьшение площади поперечного сечения на 15-35% в вершине изгиба, что действует как локальное ограничение потока. Колено выхлопной трубы с гибочным станком, напротив, использует внутреннюю оправку (ряд соединенных, шарнирных стальных шариков), которая поддерживает внутренний диаметр трубы во время гибки. Это сохраняет полный диаметр отверстия и создает гладкую внутреннюю поверхность по всей дуге изгиба. Для турбированного 4-цилиндрового двигателя мощностью 300 л.с. замена сплющенных колен выхлопной трубы на колена из нержавеющей стали 304 с гибочным станком обычно снижает противодавление выхлопных газов на 2-4 psi, что может привести к увеличению мощности на 5-15 л.с. при соответствующей настройке, а также к более быстрой раскрутке турбины на 200-400 об/мин.

В: Можно ли использовать это колено выхлопной трубы из нержавеющей стали 304 перед каталитическим нейтрализатором (предварительный катализатор)?

О: Да, это колено выхлопной трубы из нержавеющей стали 304 с гибочным станком рассчитано на температуры выхлопных газов, встречающиеся перед каталитическим нейтрализатором, которые обычно составляют от 400°C до 900°C в зависимости от нагрузки двигателя и соотношения воздух-топливо. Нержавеющая сталь 304 обеспечивает отличную стойкость к окислению в этом температурном диапазоне. Для экстремальных применений, таких как выхлопные системы роторных (Ванкеля) двигателей, где температуры выхлопных газов могут постоянно превышать 1000°C, или для профессиональных автоспортивных классов, требующих максимальной термической долговечности, мы рекомендуем использовать колена из нержавеющей стали 316 или 321 (стабилизированной титаном) с гибочным станком. Эти сплавы обеспечивают повышенную прочность при ползучести и стойкость к окислению при температурах, приближающихся к 925°C, хотя и при более высокой стоимости материала. Для подавляющего большинства турбированных систем для дорог общего пользования и трек-дней колено из нержавеющей стали 304 с гибочным станком обеспечивает оптимальный баланс тепловых характеристик, коррозионной стойкости, простоты изготовления и экономической эффективности.

В: Какие процедуры сварки вы рекомендуете для соединения колен выхлопной трубы с гибочным станком в заказной коллектор?

О: Мы рекомендуем сварку GTAW (TIG) с присадочным прутком ER308L для соединения колен из нержавеющей стали 304 с гибочным станком при изготовлении выхлопных систем. Ключевые параметры включают: DCEN (прямая полярность), электрод из торированного или лантанированного вольфрама диаметром 1,6 мм или 2,4 мм с острым кончиком, защитный газ аргон с расходом 8-12 л/мин и ток 40-70 ампер для толщины стенки 1,5 мм. Полная обратная продувка аргоном внутри трубы во время сварки имеет решающее значение для предотвращения образования окалины (оксида хрома) на внутренней поверхности, что может привести к концентраторам напряжений и потенциальным точкам зарождения трещин. Солнечный флюс или аналогичная паста для обратного флюсования могут заменить обратную продувку в полевых условиях ремонта, когда доступ к внутренней продувке аргоном невозможен. После сварки мы рекомендуем нанесение пасты для травления для удаления следов нагрева из зоны термического влияния сварки, восстанавливая полную коррозионную стойкость узла колена выхлопной трубы из нержавеющей стали 304.
