6000LBS высокое давление кованые трубы из нержавеющей стали локтевой монтаж

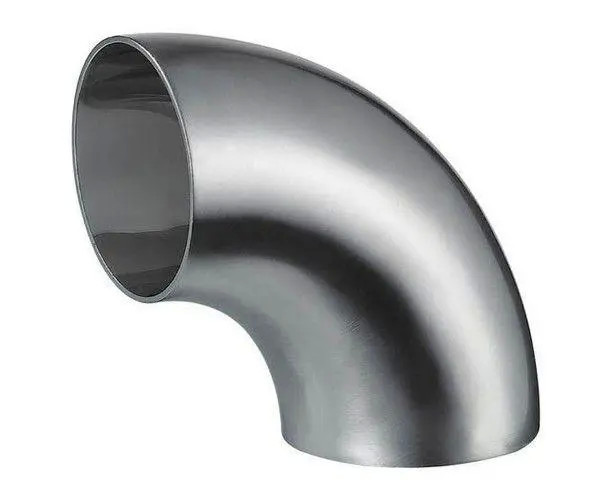

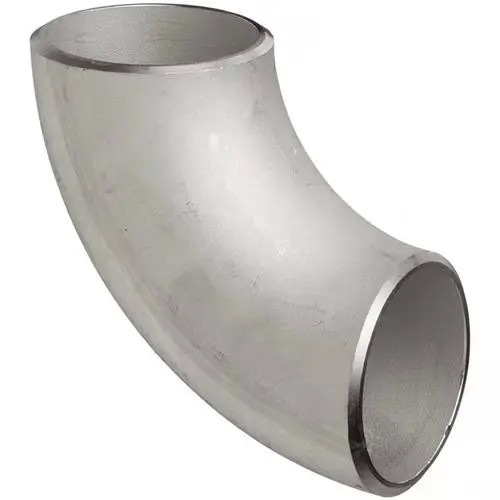

6000 фунтов на квадратный дюйм, высокопрочный кованый фитинг-отвод из нержавеющей стали

6000 фунтов на квадратный дюйм, высокопрочный кованый отвод из нержавеющей стали представляет собой вершину возможностей по давлению в конструкции резьбовых фитингов и фитингов под расточку. Изготовленный из нержавеющей стали ASTM A182 F316 с использованием технологии ковки в закрытых штампах, этот фитинг-отвод выдерживает чрезвычайные рабочие давления до 6000 фунтов на квадратный дюйм при температуре окружающей среды. Процесс ковки выравнивает структуру зерна материала вдоль контура фитинга, устраняя пористость и внутренние дефекты, часто встречающиеся в литых фитингах. Это металлургическое преимущество напрямую транслируется в превосходную усталостную прочность и надежную долгосрочную работу в условиях циклической нагрузки давлением, встречающихся в гидравлических силовых установках, фонтанной арматуре морских платформ, установках для впрыска химикатов под высоким давлением и глубоководных системах манифольдов.

Каждый конец высокопрочного отвода под расточку прецизионно обработан в соответствии с размерными допусками ASME B16.11, обеспечивая стабильную стыковку с трубами класса 80 и 160. Марка нержавеющей стали 316, содержащая 2-3% молибдена, обеспечивает значительно повышенную стойкость к питтинговой коррозии, вызываемой хлоридами, и щелевой коррозии по сравнению с маркой 304, что делает этот кованый отвод окончательным выбором для морских, шельфовых и прибрежных промышленных сред. Строгий контроль качества включает тестирование PMI (позитивная идентификация материала) для каждой партии плавки, гидростатические испытания оболочки при давлении в 1,5 раза выше номинального и капиллярный контроль критических поверхностей в соответствии с требованиями ASME Раздел V для обнаружения любых поверхностных разрывов, которые могут поставить под угрозу целостность давления.

Технические характеристики

Ключевые преимущества и области применения

• Исключительная способность выдерживать давление: Номинальное давление 6000 фунтов на квадратный дюйм позволяет использовать в гидравлических контурах сверхвысокого давления, линиях управления устьем скважины и подводных трубопроводах манифольдов, где стандартные фитинги класса 3000 были бы недостаточны для рабочего диапазона.
• Целостность ковки в закрытых штампах: Направление кованого зерна следует контуру отвода, обеспечивая до 30% более высокую усталостную прочность по сравнению с эквивалентами, изготовленными методом литья по выплавляемым моделям, и практически исключая риск путей утечки, связанных с внутренней пористостью.
• Улучшенная защита от коррозии 316 с молибденом: Содержание молибдена 2-3% в нержавеющей стали 316 обеспечивает критическую стойкость к питтинговой коррозии в средах, содержащих хлориды, включая зоны воздействия морских брызг, участки химической обработки и прибрежные промышленные объекты.
• Гидравлические силовые установки: Важно для соединения напорных линий насосов с аккумуляторами, манифольдами направляющих клапанов и схемами усилителей, работающих под давлением более 350 бар (5000 фунтов на квадратный дюйм).
• Морские нефтегазовые платформы: Используется в технологических трубопроводах на палубе, системах впрыска химикатов, гидравлических управляющих кабелях и измерительных трубках устья скважины, где нержавеющая сталь 316 соответствует требованиям квалификации материалов NORSOK M-650.
• Впрыск химикатов под высоким давлением: Подходит для линий впрыска метанола, ингибиторов коррозии и ингибиторов отложений, работающих под давлением до 6000 фунтов на квадратный дюйм в установках нефтеперерабатывающих и нефтехимических процессов.
• Глубоководные подводные системы: Совместим с подводными трубопроводами из супердуплекса и нержавеющей стали 316 в манифольдных блоках, оконечных устройствах трубопроводов (PLET) и системах соединения потоков, рассчитанных на глубину воды более 3000 метров.
• Установки для гидростатических испытаний: Используется в манифольдных сборках для испытаний под давлением клапанов, приводов и подземных инструментов, где сам фитинг должен превышать номинальное испытательное давление оцениваемого оборудования.

Часто задаваемые вопросы

В: Какова разница между номинальным давлением 3000 фунтов на квадратный дюйм и 6000 фунтов на квадратный дюйм для кованых отводов под расточку?

О: Обозначение 6000 фунтов на квадратный дюйм указывает на то, что фитинг рассчитан на максимальное рабочее давление при холодной воде (CWP) 6000 фунтов на квадратный дюйм при температуре окружающей среды, что вдвое превышает номинальное значение 3000 фунтов на квадратный дюйм. Это более высокое номинальное значение достигается за счет увеличения толщины стенки, улучшения коэффициентов обжатия при ковке и более строгих требований к неразрушающему контролю. Кованый отвод под расточку на 6000 фунтов на квадратный дюйм визуально отличается от отвода на 3000 фунтов на квадратный дюйм заметно более толстой стенкой и большей глубиной расточки. При выборе между ними необходимо учитывать давление проектирования системы, требования к коэффициенту безопасности в соответствии с кодом ASME B31.3 для технологических трубопроводов и класс трубы (Sch 160 или XXS для работы при 6000 фунтов на квадратный дюйм). Кованый отвод из нержавеющей стали на 6000 фунтов на квадратный дюйм является стандартным выбором для гидравлических систем высокого давления, где пиковые рабочие давления регулярно превышают 3000 фунтов на квадратный дюйм.

В: Как соединение под расточку обеспечивает герметичность при условиях 6000 фунтов на квадратный дюйм?

О: Соединение под расточку создает угловой сварной шов между наружным диаметром трубы и втулкой отвода фитинга. Зазор 1/16 дюйма (1,6 мм) между концом трубы и дном расточки позволяет тепловому расширению трубы во время сварки без создания концентратора напряжений, инициирующего трещины. Полученный кольцевой угловой сварной шов обеспечивает герметизацию с полным проплавлением и прочностью, превышающей давление разрыва трубы. После сварки на всех соединениях под расточку на нашем предприятии проводится капиллярный контроль в соответствии со статьей 6 раздела V ASME для проверки отсутствия поверхностных трещин, пористости или дефектов несплавления. Для применений в агрессивных средах, содержащих H2S, мы применяем процедуры сварки с контролем твердости по NACE MR0175/ISO 15156 для предотвращения сульфидного растрескивания под напряжением в зоне термического влияния этого высокопрочного фитинга-отвода.

В: Может ли этот кованый отвод на 6000 фунтов на квадратный дюйм поставляться с полной прослеживаемостью материалов и инспекцией третьей стороной?

О: Абсолютно. Каждый кованый отвод из нержавеющей стали поставляется с протоколом испытаний материала EN 10204 Тип 3.1, документирующим химический состав, механические свойства (предел прочности при растяжении, предел текучести, удлинение, относительное сужение) и ударную вязкость по Шарпи V-образному надрезу при указанных температурах испытаний. Полная прослеживаемость партии плавки поддерживается от сертификата исходной стальной мельницы через ковку, термообработку, механическую обработку и окончательную инспекцию. Мы приветствуем инспекционные агентства третьих сторон, включая Bureau Veritas, DNV, Lloyd's Register, SGS и TUV, для присутствия при гидростатических испытаниях, проверке PMI, проверке размеров и процедурах неразрушающего контроля на нашем предприятии. Дополнительные варианты неразрушающего контроля, включая радиографический контроль (RT) и ультразвуковой контроль (UT), могут быть выполнены по запросу для применений кованых отводов в критических условиях.
