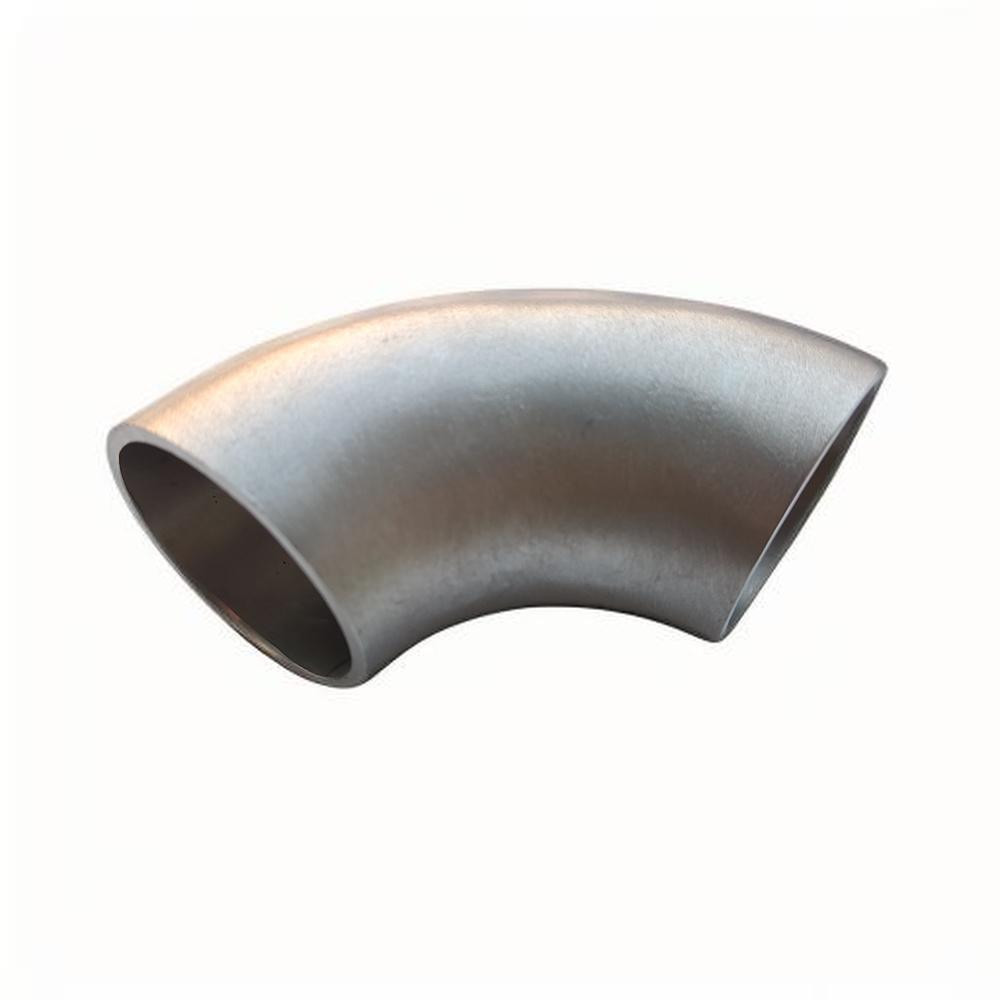

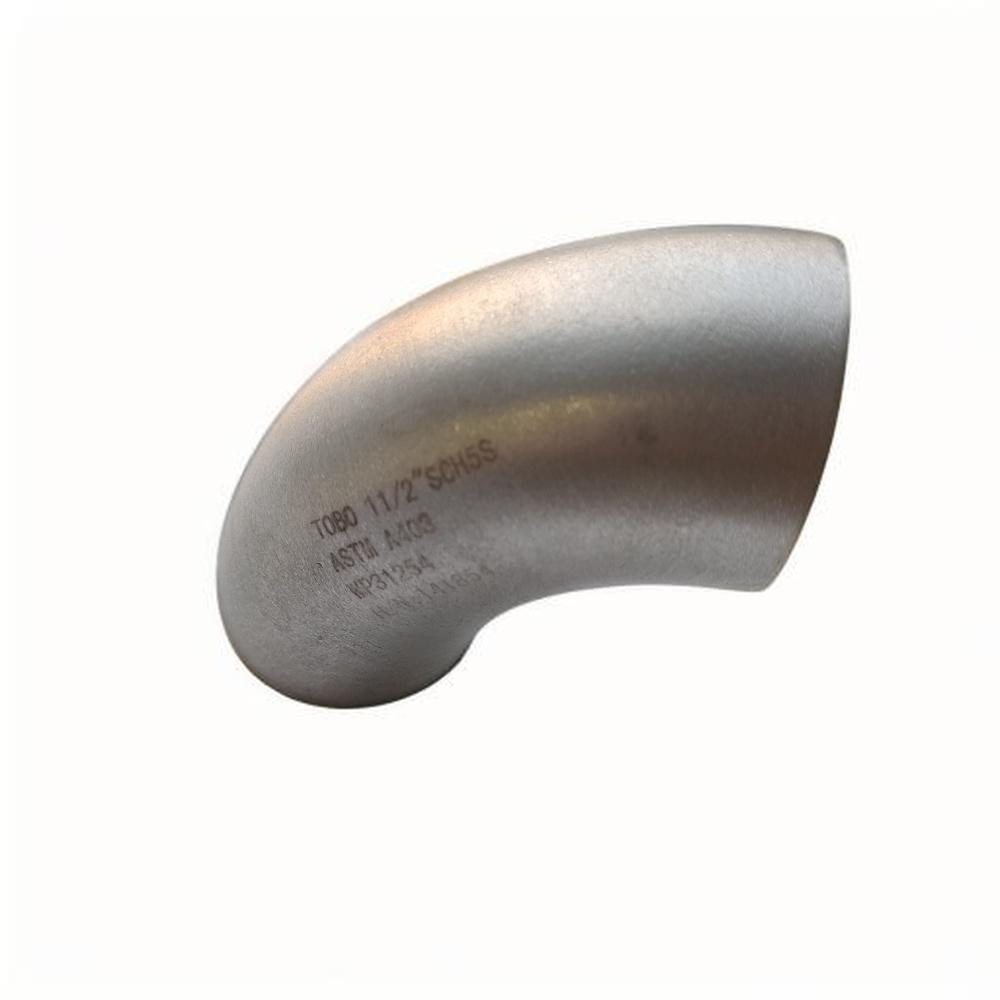

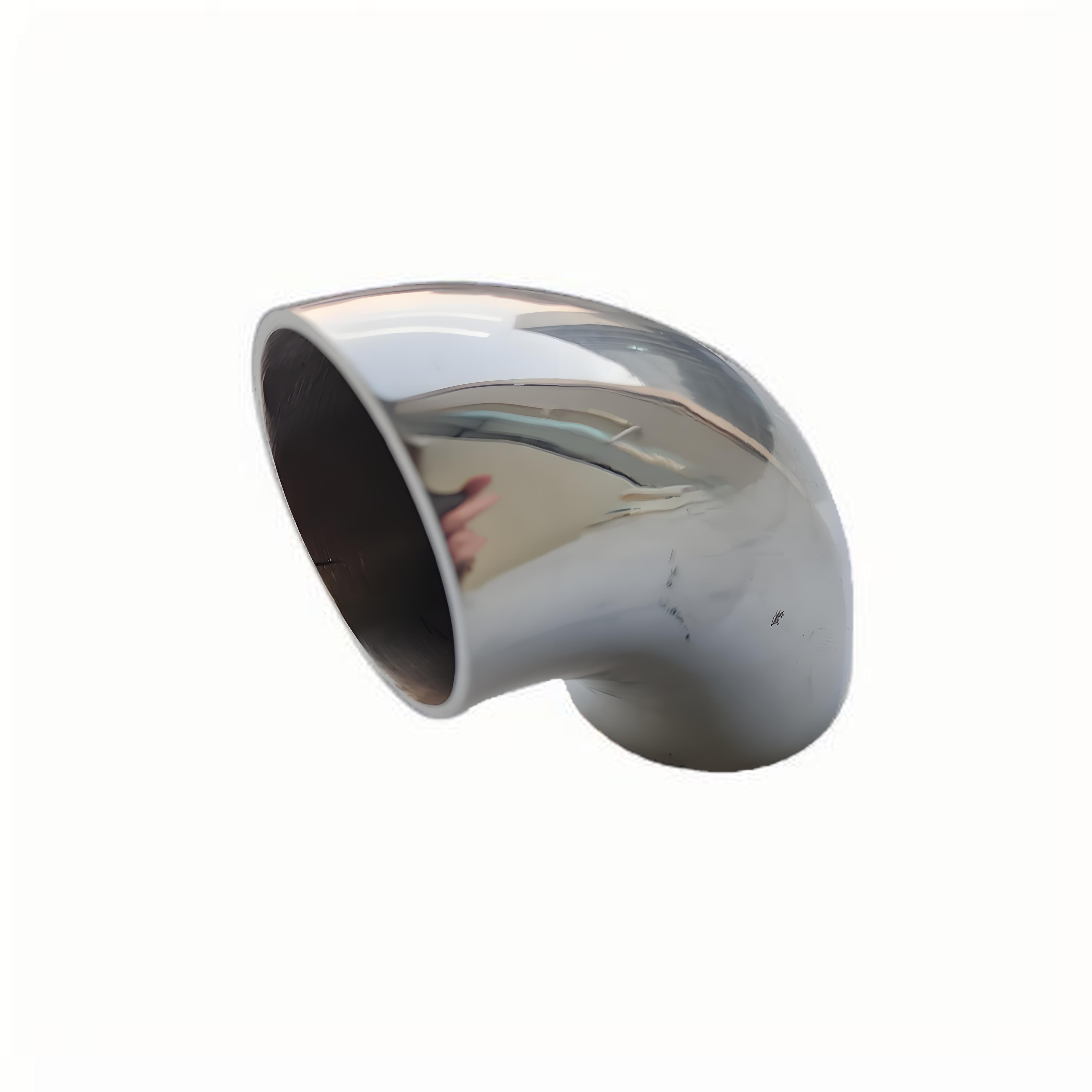

Раствор Гнойная 316 нержавеющая сталь 90 градусов LR локоть ASTM A403

Раствор Гнойная 316 нержавеющая сталь 90 градусов LR локоть ASTM A403

Враствор прожаренный 316 нержавеющей стали 90 градусов длинный радиус локтя, изготовлен в полном соответствии сASTM A403 WP316-S, предназначен для критических систем трубопроводов, где стойкость к межзернистой коррозии имеет первостепенное значение.тепловая обработка отжигания растворомпри температуре 1040°C (1904°F), после чего происходит быстрая охлаждение водой, растворяются осаждения карбида хрома, образующиеся на границах зерна во время сварки или горячего формования.Эта металлургическая реставрация регомогенизирует аустенитную микроструктуру, эффективно восстанавливая чувствительность материала и восстанавливая его врожденную устойчивость к межзернистому нападению в кислой среде процесса.и нефтехимические установки, где трубопроводы встречают горячие органические кислоты, окислительные среды, и хлорид-несущие процессы потоков, это застегивание сварки локтевой фитинга обеспечивает надежную долгосрочную целостность, что не-сжиженные альтернативы не могут соответствовать.

Длинный радиус (R = 1.5D) геометрии этого раствора отжигается локоть обеспечивает гладкий,постепенное изменение направления потока, которое минимизирует эрозию, вызванную турбулентностью, и потерю давления по сравнению с конфигурациями с коротким радиусом. Каждое оборудование, соответствующее ASTM A403, подвергаетсяИспытания IGC (межзернистая коррозия)по ASTM A262 Practice E (Strauss Test) для проверки того, что процесс отжига раствора достиг требуемой устойчивости к сенсибилизации.9 измеренийДля инженеров, специфицирующих системы трубопроводов в соответствии с ASME B31.3 Process Piping или ASME B31.1 Коды трубопроводов, это раствор нагретый 316 нержавеющей стали локоть представляет собой полностью соответствующий коду, отслеживаемый, и документированный фитинг решение.

Технические спецификации

Основные преимущества и области применения

• Восстановленная межзернистая коррозионная стойкость:Процесс отжига раствора при температуре 1040 °C, после чего происходит быстрое охлаждение, полностью растворяет карбиды хрома, осажденные на границах зерна.восстанавливая защитный пассивный слой оксида хрома и устраняя восприимчивость к межзернистому нападению в кислой среде.
• Проверенная производительность ИГК:Каждая партия тепловой обработки подвергается испытаниям ASTM A262 Practice E Strauss с использованием кипящего раствора сульфата меди и серной кислоты.Отсутствие межзернистого трещинки после 15-часового воздействия и испытания на 180 градусов позволяет доказать устойчивость к ресенсибилизации..
• Полное соответствие ASTM A403:Раствором обжаренный локоть соответствует всем требованиям ASTM A403, включая химический состав (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), свойства тяги (≥ 515 MPa UTS, ≥ 205 MPa YS),и критерии приемлемости испытаний на сглаживание.
• Заводы химической переработки:Необходимо для трубопроводов, перевозящих горячую уксусовую кислоту, муравьиную кислоту, фосфорную кислоту,и смешанные органические кислотные потоки при температурах до 400°C, где чувствительная 316 нержавеющая стали бы преждевременно потерпеть неисправность из-за межзернистой коррозии.
• Установки гидропереработки нефтеперерабатывающих заводов:Используется в трубопроводах отходов реакторов высокого давления, фракционерах,и схемы очистки кислой воды, где сочетание повышенной температуры и среды, содержащей H2S, требует как отжига раствора, так и соответствия NACE MR0175.
• Нефтехимические этиленовые заводы:Подходит для воды для тушения, кастической стирки, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• Фармацевтические и тонкохимические:Выбран для циклов охлаждения реактора, трубопроводов восстановления растворителя,и распределительные заголовки для очистки на месте, где очистка процесса партии горячими кислотными растворами в противном случае может вызвать атаку границы зерна в сварных или холоднообработанных нержавеющих компонентах.
• Ядерный баланс установки:Используется в вспомогательных системах охлаждения воды, химического и объемного контроля и обработки отходов на атомных электростанциях.где сертифицированный материал ASTM A403 с полной отслеживаемостью и отчетами о испытаниях IGC является обязательным в соответствии со спецификациями закупок ASME раздела III.

Часто задаваемые вопросы

Вопрос: Почему отжигание раствором имеет решающее значение для 316 локтей из нержавеющей стали, используемых в химической обработке?

A: Во время изготовления локтя сварки на коленях процесс горячего формования нагревает материал до температурного диапазона чувствительности 425-870 °C (800-1600 °F).атомы хрома соединяются с углеродом на границах зерна, образуя осаждения карбида хрома (Cr23C6)Эти осаждения истощают прилегающие граничные области хрома под порог 12% требуемый для пассивности нержавеющей стали.Результатом является микроструктура, которая восприимчива к межгранулярной коррозии при воздействии кислой среды процессаРаствор, отжигающий локоть при 1040°C, перерабатывает эти карбиды хрома в раствор.и быстрое утоление воды блокирует хром в однородном распределении по всей аустенитной матрицеБез этой термической обработки, химически подверженный 316 локоть фитинга может потерпеть неудачу из-за границы зерна атаки в течение нескольких месяцев службы, даже если массовый материал состав кажется приемлемым.

Вопрос: Как геометрия длинного радиуса влияет на трубопроводные процессы по сравнению с локтями с коротким радиусом?

Ответ: длинный радиус (R = 1.5D) раствор нагретый локоть обеспечивает более постепенный переход траектории потока по сравнению с более короткой геометрии R = 1.0D.это приводит к примерно 30% меньшему снижению давления на фитинге, уменьшенные скорости эрозии в потоках, нагруженных навозом или частицами, и достаточная длина прямой тангенсы для правильной рентгенографии обводной сварки.3 и B31.1 для процессовых и энергетических труб, если ограничения пространства не требуют короткого радиуса локтя.Для химических перерабатывающих установок, в которых операционные приоритеты заключаются в минимизации энергии перекачки и максимизации срока службы оборудования, длинный радиус локти ASTM A403 обеспечивает измеримые преимущества по общей стоимости владения по сравнению с его коротким радиусом.

Вопрос: Какая документация сопровождает каждую раствор нагретый 316 нержавеющей стали локтей?

A: Каждый прибор поставляется с полным сертификационным пакетом EN 10204 типа 3.1, включающим: 1) анализ химического состава тепла происхождения с прослеживаемостью до сертификата завода.,(2) результаты испытаний механических свойств (прочность на протяжении, прочность на протяжении, удлинение при переломе и уменьшение площади);(3) график времени и температуры отжига раствора со спецификацией среды отжига, (4) протокол испытания ASTM A262 Practice E IGC с определением прохождения/отказа и параметрами испытания, (5) протокол измерения, подтверждающий соответствие допускам ASME B16.9, включая OD,толщина стенкиДля заказов, соответствующих стандарту NACE MR0175,мы дополнительно предоставляем результаты испытаний на твердость (≤22 HRC максимум) и сертификат соответствия, подтверждающий, что все требования к кислому обслуживанию были выполнены для этой растворной отжигаемой локтевой установки.
