Локоть АСТМ 304 316Л сварки встык большого диаметра стали нержавеющей стали/углерода

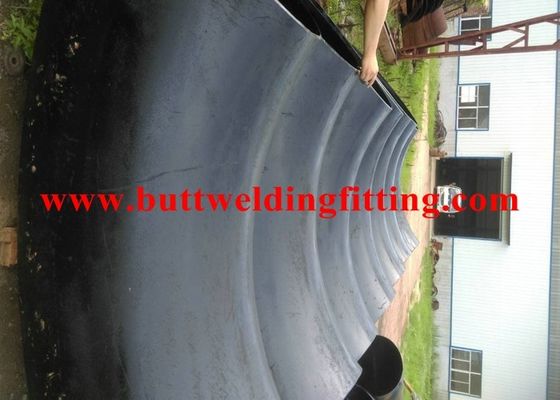

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L

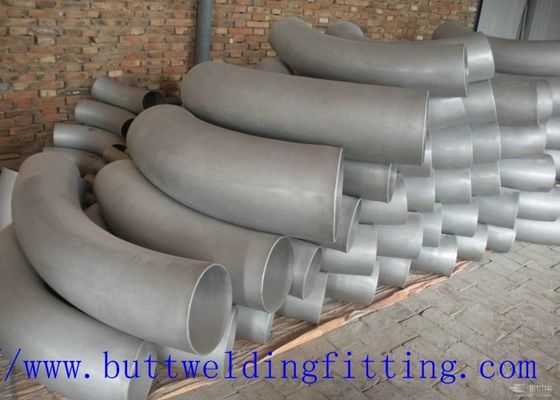

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L

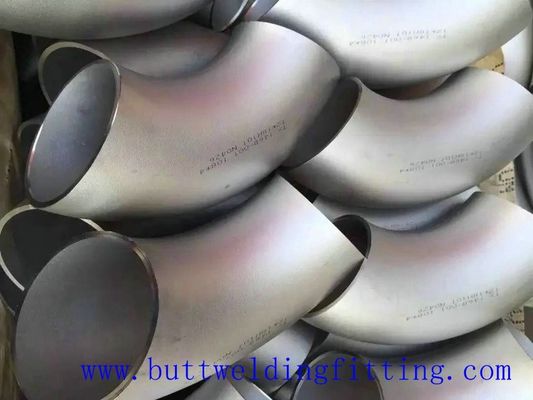

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L

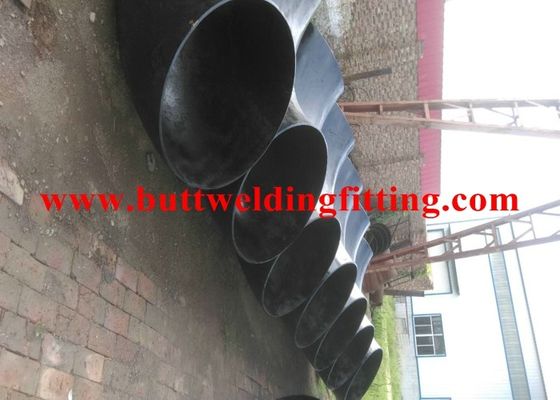

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L

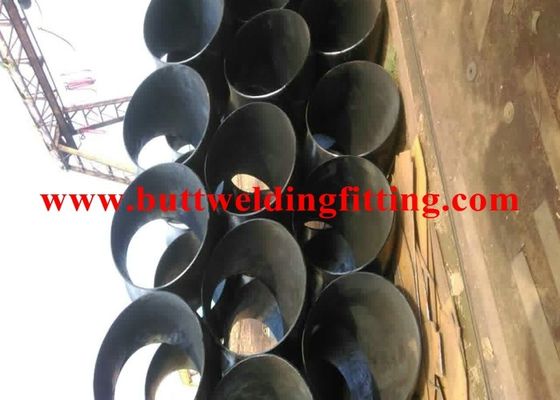

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Место происхождения Китай
Фирменное наименование TOBO
Сертификация SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Номер модели АСТМ 304/316Л
Количество мин заказа 1PC
Цена лично переговорить
Упаковывая детали СЛУЧАЙ ИЛИ ПАЛЛЕТ PLY-WOODEN
Время доставки 15 дней работы
Условия оплаты T/T, D/P, D/A, западное соединение
Поставка способности 9800000PCS в месяц
Подробная информация о продукте
Название продукта Локоть нержавеющей стали Тип Локоть, тройник, редуктор, крышка, фланец, труба
Применение Промышленный Технология Выкованный
OD 60.30-610.00mm Поверхностное покрытие взрывать песка, завальцовка песка, взрывать песка
Радиус 2D 3D 5D
Выделить

Колено 90 градусов из нержавеющей стали

,

Локоть сварки в стык
Оставьте сообщение
Характер продукции

Труба 304/316Л нержавеющей стали проталкивает законченное зеркало 90Дегре ЛР

Локоть диаметра Ларг изогнутые связывающие части которые присоединяются к прямым длинам трубы, обыкновенно на 90° или угле 45°, позволяющ затруднениям избежаться в трубопроводе, вентиляции, заварке, и автомобильным применениям.
Большие локти диаметра
Большие локти диаметра

Размер:
5" - 62" дюйм, ДН15-ДН1480
Толщина стены: Ш5-Ш160 ССС

Материал:
Сталь углерода: АСТМ А234 ВПБ, ВПК, АСТМ А420 ВПЛ1, ВПЛ3, ВПЛ6, ВПХИ42, 46, 52, 56, 60, 65, 70
Легированная сталь: АСТМ А234 ВП1, ВП12, ВП11, ВП22, ВП5, ВП7, ВП8, ВП91 АПИ5Л С42 С52 С56 С60 С65 С70 С80
Нержавеющая сталь: АСМЭ А403 ВП304, 304Л, 316, 316Л, 310
Стандарты: АНСИ, ДИН, ДЖИС, ГБ, АСТМ, ДЖБ, СХ, ИБ, СИ, ХГ, АПИ АСМЭ

Использование:
Нефть, химикат, сила, газ, металлургия.

Наши локти трубы широко использованы в много индустрий, как производство электроэнергии, нефть, природный газ, химикаты, судостроение, топление, папермакинг, металлургия и так далее.

локоть радиуса 45 градусов длинный

Солнечная сталь изготовитель, экспортер и поставщик локтя радиуса 45 градусов длинного. Локоть радиуса 45 градусов длинный изготовленный используя главное сырье ранга. Сварное соединение встык локоть радиуса 45 градусов длинный использовано для промежуточных труб различных диаметров и находит широкие применения в различных построителях химикатов, строительных промышленностей, бумаги, цемента & корабля.

Мы принимали предварительное производственное оборудование для того чтобы сделать нашим длинным радиусом локоть 45 градусов (1Д Д711.2~Д1219.2), который не может только улучшить качество продукции, но также сохраняем сырье.

локоть радиуса 45 градусов длинныйРазмер:
Безшовный локоть: 1/2 " ~24" ДН15~ДН600
Локоть заварки: 6" ~72" ДН150~ДН1800

Толщина стены:
ш10, ш20, ш30, стд, ш40, ш60, ксс, ш80, ш100, ш120, ш140, ш160, ксксс, ш5с, ш20с, ш40с, ш80с
Максимальная толщина стены: 200мм

Материалы
Сталь углерода: АСТМ/АСМЭ А234 ВПБ-ВПК
Легированная сталь: АСТМ/АСМЭ А234 ВП 1-ВП 12-ВП 11-ВП 22-ВП 5-ВП 91-ВП 911
Нержавеющая сталь: АСТМ/АСМЭ А403 ВП 304-304Л-304Х-304ЛН-304Н
АСТМ/АСМЭ А403 ВП 316-316Л-316Х-316ЛН-316Н-316Ти
АСТМ/АСМЭ А403 ВП 321-321Х АСТМ/АСМЭ А403 ВП 347-347Х
Сталь низкой температуры: АСТМ/АСМЭ А402 ВПЛ 3-ВПЛ 6
Сталь высокой эффективности: АСТМ/АСМЭ А860 ВПХИ 42-46-52-60-65-70

Стандарты
ГБ/Т12459-2005 ГБ/Т13401-2005 ГБ/Т10752-2005 СХ/Т3408-1996 СХ/Т3409-1996
СИ/Т0609-2006 СИ/Т0518-2002 СИ/Т0510-1998
ДЛ/Т695-1999 ГД2000 ГД87-1101
ХГ/Т21635-1987 ХГ/Т21631-1990
АСМЭ Б16.9-2007 АСМЭ Б16.25-2007
СП 43-2008 СП 75-2008 МСС МСС
КСА З245.11-05-2005
ЭН10253-1-1999 ЭН10253-2-2007 ЭН10253-3-2008 ЭН10253-4-2008
ДИН2605-1-1992 ДИН2605-2-1995
БС1640-1-1962 БС1640-2-1962 БС1640-3-1968 БС1640-4-1968 БС1965-1-1963
ГОСТ17375-2001
АФНОР НФ 49-289-1990 АФНОР НФ 49-170-1-1999 АФНОР НФ 49-170-2-2009 АФНОР НФ 49-170-3-2009 АФНОР НФ А 49-170-4-2009 ИСО3419-1981 ИСО5251-1981
ДЖИС Б2311-2009 ДЖИС Б2312-2009 ДЖИС Б2313-2009

Производственные процессы
Гнуть, сжимать, отжимать, ковать, подвергать механической обработке и больше

Служат индустрии, который
Наши локти трубы широко использованы в много индустрий, как производство электроэнергии, нефть, природный газ, химикаты, судостроение, топление, папермакинг, металлургия и так далее.

Сварное соединение встык АСМЭ Б16.9 размеры локтя радиуса 45 градусов длинные

Сварное соединение встык АСМЭ Б16.9 размеры локтя радиуса краткости 45 градусов

НПС О.Д.
Д		 90 градусов
Длинный радиус
Центр-к-конец
А		 45 градусов
Длинный радиус
Центр-к-конец
Б		 90 градусов
3Д
Центр-к-конец
А		 45 градусов
3Д
Центр-к-конец
Б
1/2 21,3 38 16 - -
3/4 26,7 38 19 57 24
1 33,4 38 22 76 31
1 ¼ 42,2 48 25 95 39
1 ½ 48,3 57 29 114 47
2 60,3 76 35 152 63
½ 2 73 95 44 190 79
3 88,9 114 51 229 95
½ 3 101,6 133 57 267 111
4 114,3 152 64 305 127
5 141,3 190 79 381 157
6 168,3 229 95 457 189
8 219,1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355,6 533 222 1067 441
16 406,4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

Допуск размеров локтя радиуса АСМЭ Б16.9 45° длинный

ДОПУСКИ РАЗМЕРОВ - ЛОКТИ
Для всех штуцеров Локти 90/45 дег Возвращения 180°
Номинальный размер (NPS) трубы Внешнее Ø
на наклоне		 Внутреннее Ø
на конце		 Толщина стены
т/т1		 Центр для того чтобы закончить тусклое. А-Б-К-М Центр для того чтобы центризовать тусклое.
О		 Назад смотреть на тусклое.
К		 Выровняйте мент концов
У
1/2 2 1/2 1 0,8 Не 2 7 7 1
3 3 1/2 1 1,6 2 7 7 1
4 +2 -1 1,6 чем 2 7 7 1
5 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 номинал 2 7 7 1
10 +4 -3 3,2 тикнесс 2 7 7 2
12 18 +4 -3 3,2 3 10 7 2
20 24 +6 -5 4,8 3 10 7 2
26 30 +7 -5 4,8 3 ..... ..... .....
32 48 +7 -5 4,8 5 ..... ..... .....

Допуски криволинейности
НД Макс с угла Макс с самолета
К П
1/2 4 1 2
5 8 2 4
10 12 3 5
14 16 3 7
18 24 4 10
26 30 5 10
32 42 5 13
44 48 5 20
