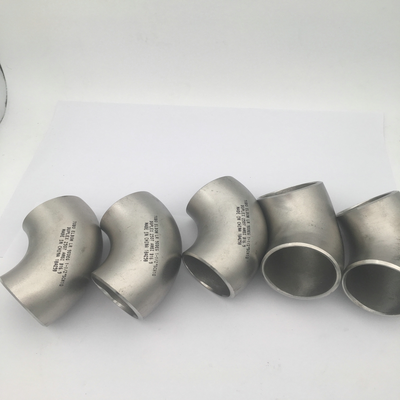

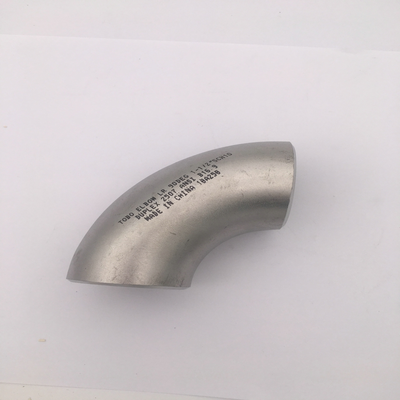

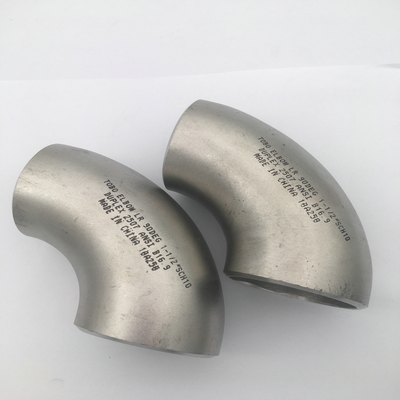

Сварка задницы LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2 " SCH10 ANSI B16.9

Сварка задницы LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2 " SCH10 ANSI B16.9

1. Описание продукта

Этот продукт представляет собой 90-градусный локоть с длинным радиусом (LR), изготовленный изСупер-дуплекс 2507 (UNS S32750 / F53)из нержавеющей стали в соответствии сASTM A815иASME B16.9стандартыSuper Duplex 2507 представляет собой высоколегированную дуплексовую нержавеющую сталь с двойной микроструктурой из примерно 50% феррита и 50% аустенита, характеризующаяся высокой прочностью.Значение PREN превышает 40Конструкция LR имеет радиус кривизны, равный1.5 раз диаметр трубы (R = 1,5D), обеспечивая плавный поток жидкости с минимальной потерей давленияЭтот 1-1/2" SCH10 фитинг предназначен для постоянного сварного соединения в требовательных промышленных трубопроводах, требующих исключительной прочности и коррозионной стойкости.

2. Ключевые параметры продукта

3. Применение / Использование

Этот 90° LR локоть идеально подходит для чрезвычайно агрессивных и высоко стрессовых условий:

• Нефть и газ: морские платформы, подводные трубопроводы, соединения с скважинами, впрыскивающие линии морской воды, служба кислого газа (соответствующая NACE MR0175)

• Химическая обработка: Хлоридсодержащие кислоты, теплообменники, линии высокого давления

• Морское и опреснение: трубопроводы морской воды, системы обратного осмоса, обработка рассалованной воды

• Производство энергии: системы охлаждения воды, конденсаторные трубы

• Целюлоза и бумага: Линии отбеливания, перевариватели

4. Преимущества

• Высшая сила: прочность выброса (550-800 МПа) приблизительно2.5 до 3 раз больше 316L, что позволяет создавать более тонкие стены и более легкие трубопроводы

• Высокая коррозионная устойчивость: PREN ≥ 40 обеспечивает выдающуюся устойчивость к коррозии в ямах, трещинах и коррозионному крекингу хлоридами (SCC)

• Выше 2205: превосходит стандартный дуплекс 2205 как по коррозионной стойкости, так и по механической прочности

• Дизайн длинного радиуса: R=1.5D минимизирует падение давления, турбулентность и эрозию

• Широкий диапазон температур: Сохраняет свойства от -50°C до 300°C

5. Функции

90° LR локоть меняет направление потока жидкости в трубопроводной системе на 90 градусов с минимальной потерей давленияПроектирование с длинным радиусом (R = 1.5D) уменьшает сопротивление потоку, турбулентность и эрозию, что делает его подходящим для применения в высокоскоростных и коррозионных средах.Соединение сварки с задницей обеспечивает постоянную, герметичное соединение с высокой структурной целостностью для критических условий обслуживания.

6Инструкция по установке

1. Проверка распаковки: Проверка на наличие повреждений при транспортировке; проверка маркировки, размеров и сертификации материалов в соответствии с ASME B16.9

2. Подготовка поверхности: Очистите конур сварки и прилегающую к нему область специальными инструментами из нержавеющей стали; удалите все масло, жир и загрязнители

3. Сравнение: точно выровнять локоть с соединительными трубами, обеспечивая правильное приспособление

4. Сварка штанги: применять минимальные сварки с прицеплением для удержания сборки в положении; тщательно очистить перед окончательной сваркой

5. СваркаДля Super Duplex 2507 необходим строгий контроль нагрева. Используйте GTAW или SMAW с соответствующим металлическим наполнителемER2594. Ввод тепла должен поддерживаться в пределах0от 0,5 до 1,5 кДж/ммТемпература в проходе должна быть поддержана.≤ 100°C до 150°Cдля предотвращения образования пагубной фазыПрегрев обычно не требуется

6. Послеварная обработка:Необходимо отжигание раствора при температуре 1020-1120°C с последующим охлаждением водой.для восстановления дуплексной структуры и коррозионной стойкости

7. Проверка: выполнять НДТ (PT/MT, UT) в соответствии с требованиями проекта. рекомендуется проверка содержания феррита по ASTM E562;

7Предупреждения

• Ограничение температуры: Не рекомендуется использовать выше300°С; длительное воздействие выше 316°C может вызвать ломкость;

• Баланс ферритов: обеспечить сохранение содержания ферритов между40-60%Неправильная термическая обработка является наиболее распространенной причиной нарушения норм феррита.

• Чувствительность к межметаллической фазе: Супердуплексные сварки чувствительны к формированию сигма и чи фазы; строгий контроль теплового входа является обязательным

• Чистота: требует более высокой степени чистоты, чем изготовление из углеродистой стали; использовать специальные инструменты для предотвращения загрязнения

• Испытания коррозии: Испытание методом С по ASTM A923 является стандартным для проверки коррозионной стойкости

• Соответствие NACE: Для службы кислого газа подтвердить соответствие требованиям NACE MR0175

8. Отправка и доставка

• Стандартное время доставки обычно7 ¢30 дней, в зависимости от количества заказов и наличия спецификаций

9Условия оплаты

• Общие международные методы оплаты включают:T/T (телеграфный перевод)иL/C на месте (аккредитив)

10. Опаковка

Продукция надежно упакованачехлы из фанерыилидеревянные ящикис внутренней подушкой для обеспечения безопасной транспортировки и предотвращения повреждений во время транзита.
