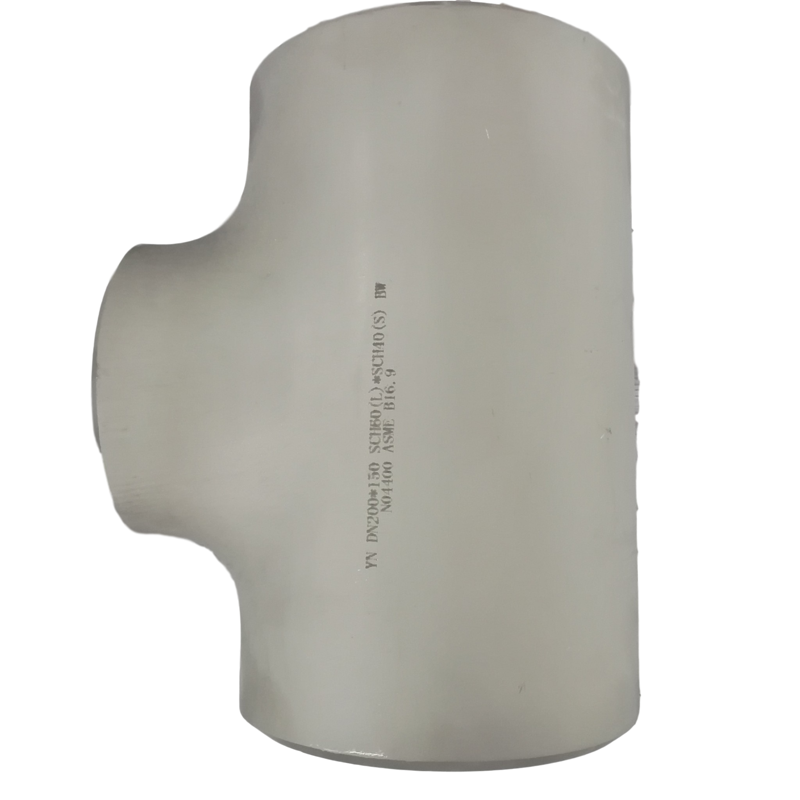

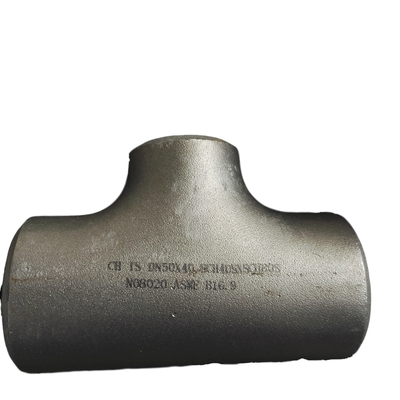

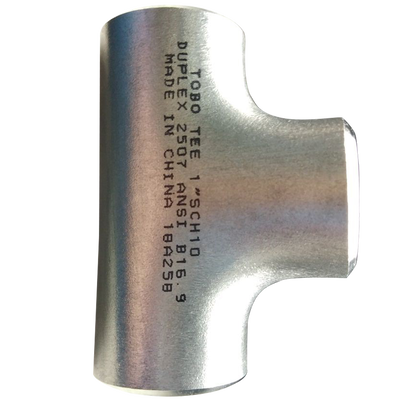

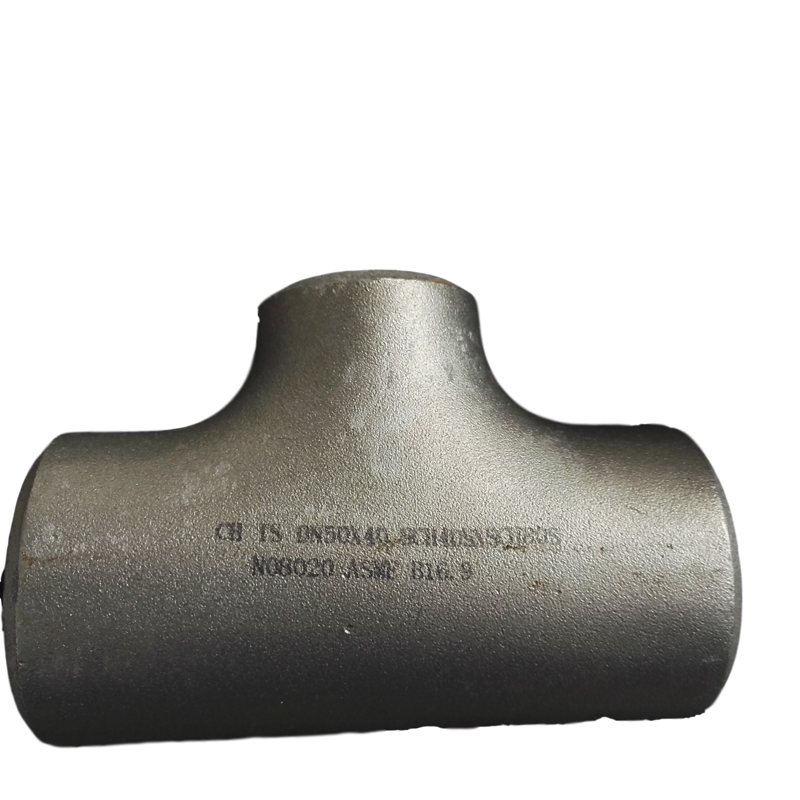

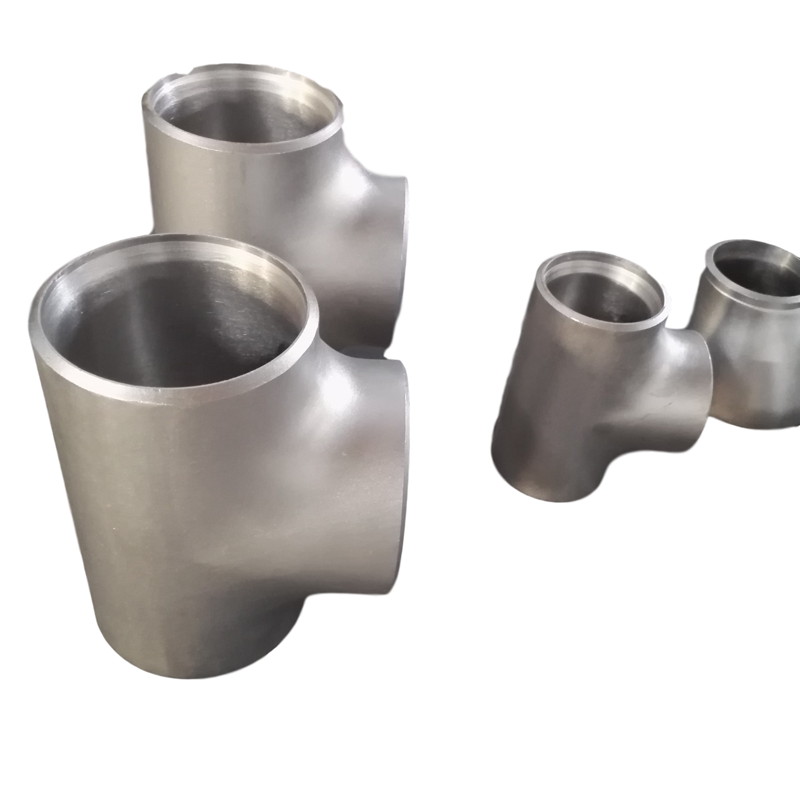

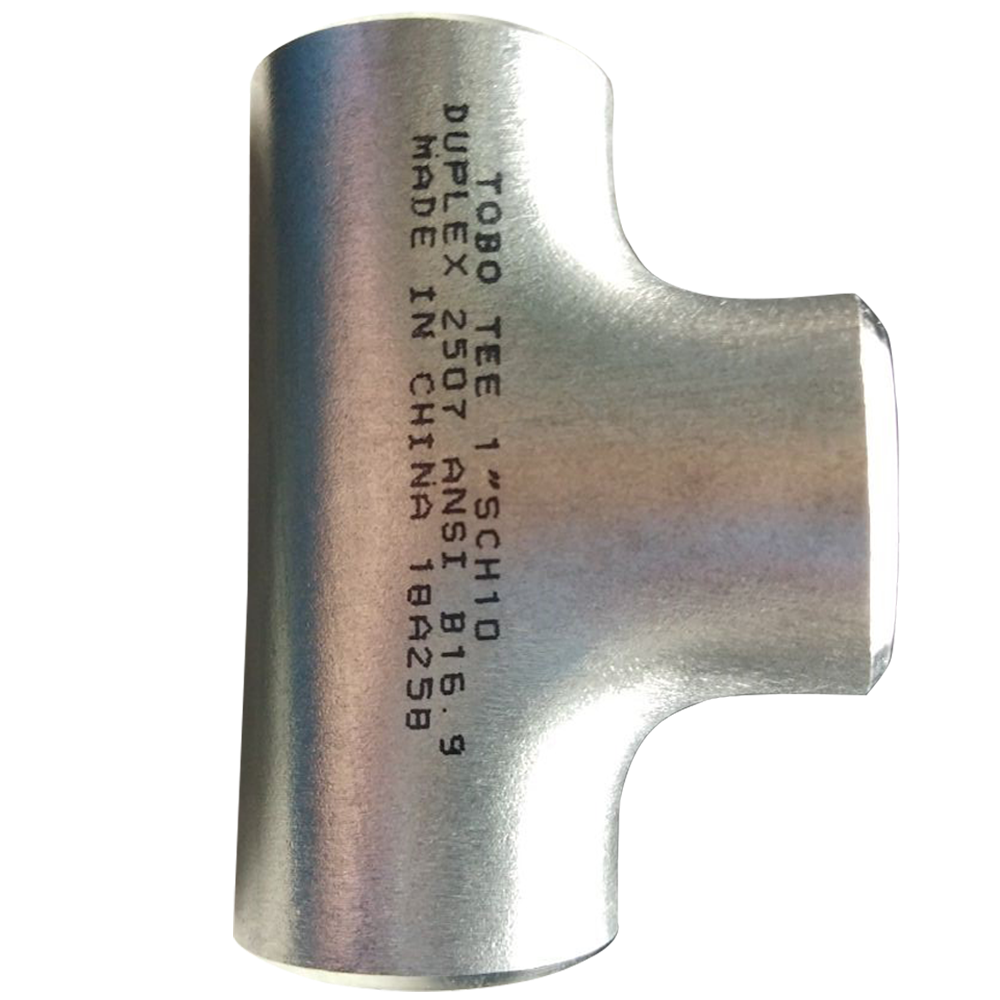

Редукционный тройник для стыковой сварки из нержавеющей стали класса 600 высокого давления ASTM A403 WP304L
| Место происхождения | Чжэцзян, Китай |
|---|---|
| Фирменное наименование | WNRLN |
| Сертификация | ISO 9001:2015, ASME B16.9 Compliant |
| Номер модели | HP600-RT-WP304L |
| Количество мин заказа | 10 шт. |
| Цена | USD 18-200 / Piece |
| Упаковывая детали | Мореходные деревянные кейсы с индивидуальной защитой. |
| Время доставки | 5-7 рабочих дней на складе, 15-25 дней на производство. |
| Условия оплаты | Т/Т,Л/К,Вестерн Юнион |
| Поставка способности | 8000 частей в месяц |
Подробная информация о продукте
| Название продукта | Редукционный тройник из нержавеющей стали класса 600 высокого давления | Класс давления | Класс 600 (РН100) |
|---|---|---|---|
| Марка материала | ASTM A403 WP304L | Тип | Переходной тройник (неравномерный тройник) |
| Толщина стены | Щ80/Щ80С/Щ160 | Приложение | Пар высокого давления, гидравлические системы, нефтеперерабатывающий завод, впрыск химикатов |
| Выделить | тройник редукционный высокого давления,Тройник из нержавеющей стали класса 600,Деталь для приварки встык WP304L |
||
Характер продукции
Тройник переходной с приварными концами под углом под высокое давление Класс 600 из нержавеющей стали ASTM A403 WP304L
Тройник переходной с приварными концами под углом под высокое давление Класс 600 из нержавеющей стали разработан и изготовлен для работы в сложных условиях трубопроводов высокого давления. Изготовленный из аустенитной нержавеющей стали ASTM A403 марки WP304L, этот переходной тройник с номинальным давлением Класс 600 соответствует размерным стандартам ASME B16.9 с показателями давления-температуры согласно спецификациям фланцев ASME B16.5 Класс 600.
Переходная конфигурация обеспечивает плавный переход диаметра в ответвлениях, сохраняя при этом полную герметичность под давлением. Каждый переходной тройник с приварными концами под углом под высокое давление Класс 600 из нержавеющей стали имеет оптимизированную толщину стенки для удержания давления, прецизионную подготовку торцов под сварку и полную термообработку в растворе для обеспечения равномерных механических свойств. Этот фитинг разработан для таких применений, как паропроводы высокого давления, гидравлические системы и технологические трубопроводы, где надежное удержание давления имеет решающее значение.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Марка материала | ASTM A403 WP304L / UNS S30403 / 1.4307 |
| Класс давления | Класс 600 (эквивалент PN100 по EN 1092-1) |
| Тип | Переходной тройник (неравнопроходной тройник) |
| Диапазон размеров | 1/2" - 24" (DN15 - DN600) |
| Толщина стенки | SCH80 / SCH80S / SCH160 (в зависимости от требований к размеру) |
| Стандарт | ASME B16.9, ASTM A403, класс давления ASME B16.5 |
| Производство | Бесшовные (до 24"), сварные (от 26") |
| Подготовка концов | Приварные концы по ASME B16.25, 37.5° ±2.5° |
| Испытания | Гидравлические испытания, доступно радиографическое тестирование (RT) |
| Диапазон температур | -196°C до +400°C (согласно таблицам снижения давления) |
Ключевые преимущества и области применения
- Сертифицированный класс давления 600: Каждый переходной тройник с приварными концами под углом под высокое давление Класс 600 из нержавеющей стали разработан с толщиной стенки, соответствующей классу давления PN100/Класс 600, что подтверждено гидравлическими испытаниями при давлении в 1,5 раза выше номинального
- Надежный переход диаметров: Переходная конструкция обеспечивает плавный переход потока от основной трубы большего диаметра к ответвлению меньшего, минимизируя турбулентность потока и эрозию в точке соединения ответвления при условиях высокого давления
- Системы паропроводов высокого давления: Подходит для распределительных сетей перегретого пара на электростанциях и промышленных предприятиях, требующих удержания давления Класса 600
- Гидравлические и пневматические системы: Разработаны для распределения гидравлического масла и сжатого газа под высоким давлением с подтвержденной герметичностью и надежностью
- Технологические установки нефтеперерабатывающих заводов: Идеально подходят для трубопроводов гидрокрекинга, каталитического риформинга и других установок НПЗ, работающих под повышенным давлением
- Системы химической инжекции: Соответствуют требованиям для линий химической инжекции и дозирования под высоким давлением на нефтехимических и морских перерабатывающих предприятиях
Часто задаваемые вопросы
В: Что означает класс давления 600 для переходного тройника с приварными концами под углом из нержавеющей стали?
О: Класс давления 600 для нашего переходного тройника с приварными концами под углом из нержавеющей стали соответствует системе показателей давления-температуры, определенной в ASME B16.5 для фланцев Класса 600. При температуре окружающей среды (до 38°C) максимальное допустимое рабочее давление для Класса 600 составляет примерно 102 бар (1480 фунтов на квадратный дюйм) для материала WP304L. С увеличением рабочей температуры допустимое давление снижается в соответствии со стандартными таблицами снижения. Наши переходные тройники с приварными концами под углом под высокое давление Класс 600 из нержавеющей стали имеют пропорционально более толстые стенки (обычно SCH80 или SCH160 для меньших размеров) для поддержания полного удержания давления Класса 600. Каждый фитинг разработан для соответствия возможностям давления фланцевых соединений Класса 600, обеспечивая целостность давления во всей системе.
В: Можете ли вы поставлять переходные тройники под высоким давлением с нестандартными комбинациями размеров?
О: Да, мы производим переходные тройники с приварными концами под углом под высокое давление Класс 600 из нержавеющей стали с комбинациями размеров, указанными заказчиком. Распространенные переходные конфигурации включают 6"x4", 8"x6", 10"x8", 12"x6" и другие нестандартные комбинации. Каждый нестандартный переходной тройник спроектирован с соответствующим усилением в месте пересечения ответвления в соответствии с правилами замены площади ASME B31.3, когда это применимо. Толщина стенки выходного отверстия ответвления рассчитана соответствующим образом для меньшего диаметра при сохранении полного класса давления 600. Все нестандартные конструкции подкреплены нашим инженерным анализом и проверкой гидравлическим давлением.
В: В чем разница между SCH80 и Классом 600 для тройников с приварными концами под углом?
О: График (SCH80, SCH160) определяет толщину стенки для данного размера трубы, в то время как Класс 600 определяет показатели давления-температуры. Для наших переходных тройников с приварными концами под углом под высокое давление Класс 600 из нержавеющей стали толщина стенки SCH80 для NPS 1/2"-8" обычно соответствует требованиям Класса 600, в то время как для больших размеров может потребоваться SCH160 или нестандартная толщина стенки для удовлетворения требований к давлению Класса 600. Связь между графиком и классом зависит от марки материала, размера и температуры. Мы проводим инженерную проверку каждой комбинации размера и графика для подтверждения соответствия Классу 600. Наша техническая команда может предоставить рекомендации по соответствующей толщине стенки на основе ваших конкретных условий проектирования, включая давление, температуру и запас на коррозию.
