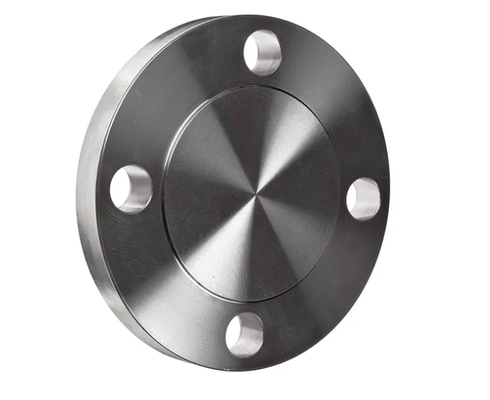

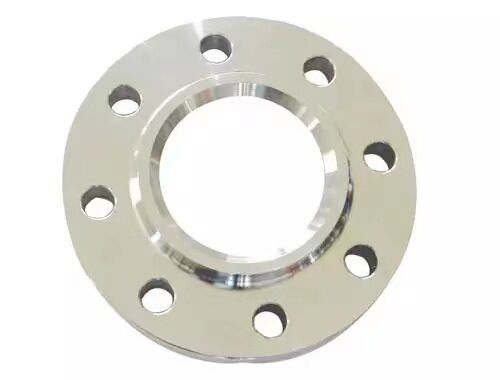

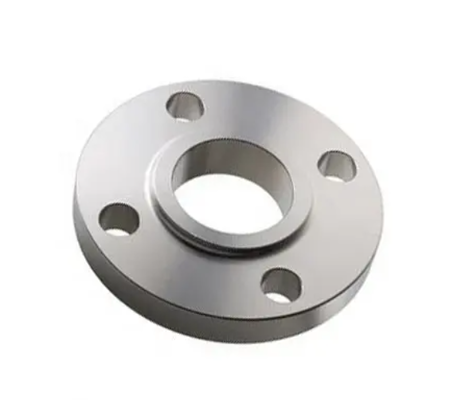

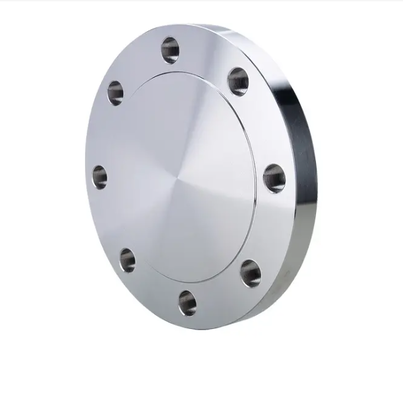

Чертеж САПР фланца из кованой стали, 3D-модель с руководством по установке момента затяжки болтов

Фланц из кованой стали с полным пакетом технической документации

Мы понимаем, что профессиональным инженерам по закупкам и руководителям проектов требуется больше, чем просто продукт;им нужна полная техническая документация для обеспечения бесперебойной интеграции в их трубопроводные системыКаждый кованый стальной фланц из нашей производственной линии сопровождается полным пакетом технической документации, который включает в себя размеренные CAD чертежи, 3D модели,графики расчета крутящего момента болта, сертификаты испытаний материалов (MTC) и отчеты о неразрушающих испытаниях (NDT).и обеспечивает полную прослеживаемость для аудитов обеспечения качества.

Наша поддержка технической документации охватывает весь жизненный цикл продукта от спецификации дизайна до установки и ввода в эксплуатацию.Мы предоставляем предварительные размерные чертежи для подтверждения размеров фланцаПосле подтверждения заказа, мы поставляем сертифицированные как построенные чертежи CAD, отражающие ваш конкретный материал класс, класс давления и требования к облицованию.Модель 3D STEP позволяет вашей инженерной команде интегрировать наш фланц непосредственно в ваши изометрические чертежи труб и модели анализа напряжения без ручной рекреацииПосле поставки, руководство крутящего момента болта обеспечивает правильное сжатие уплотнителя и исключает риск недостаточного или чрезмерного крутящего момента во время полевой сборки.

Почему техническая документация имеет значение при закупке фланцев

• Устраняет ошибки измерений:CAD-чертежи с точным диаметром круга болта, внешним диаметром фланца, поднятой высотой лица и габаритами узла предотвращают несоответствующие соединения и дорогостоящие модификации поля
• Ускоряет инженерный обзор:Предварительно проверенные 3D-модели уменьшают время, которое ваша команда дизайнеров тратит на воссоздание деталей поставщика, напрямую сокращая сроки выполнения проекта
• Обеспечивает надлежащую установку:Диаграмма крутящего момента болта определяет значения смазанного и не смазанного крутящего момента для каждого размера болта и типа уплотнения, предотвращая как утечку от недостаточного вращения, так и дробление уплотнения от чрезмерного вращения
• Поддерживает соблюдение нормативных требований:Полная сертификация EN 10204 3.2 с проверкой третьей стороной соответствует требованиям PED 2014/68/EU, ASME B31.3, и другие международные директивы по оборудованию под давлением
• Позволяет отслеживать жизненный циклКаждый фланс имеет уникальный тепловой номер, прослеживаемый до MTC, показывающий химический состав, механические свойства и записи тепловой обработки.
• Уменьшает риск проекта:Полная документация исключает риск установки несовместимых фланцев, которые могут привести к катастрофическим сбоям, нормативным санкциям или задержкам проекта

Часто задаваемые вопросы

Вопрос: Какие форматы файлов CAD вы предоставляете и могу ли я запросить пользовательские просмотры чертежей?

О: Мы предоставляем в качестве стандарта PDF-размерные чертежи в формате DWG и DXF, доступные по запросу.Настроенные виды, такие как детали профиля хаба, зоны допустимых отклонений, и подробности подготовки косяка сварки могут быть добавлены по запросу без дополнительной платы.Типичный оборот для индивидуальных чертежей 1-2 рабочих дней после подтверждения заказа.

Вопрос: Как я использую график крутящего момента болта для установки в полевых условиях?

Ответ: Наша схема крутящего момента болта организована по размеру фланца, классу давления и типу уплотнения.значение масляного крутящего момента (при использовании дисульфидного масла молибдена)В таблице также указана рекомендуемая последовательность затягивания: трехступенчатое затягивание на 30%, 60% и 100% целевого крутящего момента.Рекомендуется провести окончательную проверку по часовой стрелке для проверки единообразной загрузкиМы также предоставляем руководство по гидравлическому напряжению для размеров выше 24 дюймов, где традиционные крутящие ключи становятся непрактичными.

Вопрос: Вы предоставляете сертификацию EN 10204 3.2 с проверкой третьей стороной?

A: Да, сертификация типа EN 10204 3.2 с проверкой третьей стороной TUV, SGS, Bureau Veritas или Lloyd's Register доступна по запросу.,Проверка химического анализа, проверка НДТ и измерения.Сертификат 2 обеспечивает самый высокий уровень независимой гарантии и обычно требуется для оборудования под давлением в соответствии с PED 2014/68/EU категории III и IVПожалуйста, укажите свои требования к проверке третьей стороной во время заказа, чтобы позволить планирование.
