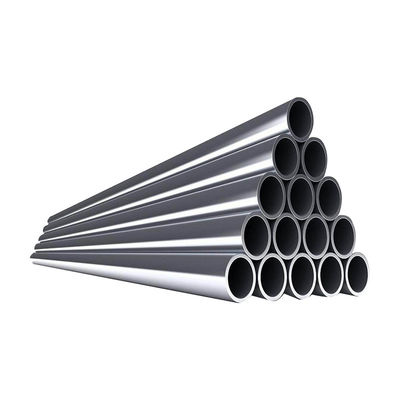

Труба бесшовная из никелевого сплава Inconel 625 для подводной эксплуатации в условиях сероводородной среды, сертифицированная по NACE MR0175

Бесшовная труба из никелевого сплава Inconel 625 для подводных морских применений в условиях сероводородной среды

Бесшовная труба из никелевого сплава Inconel 625 (UNS N06625, EN 2.4856) является отраслевым стандартом для критически важных подводных морских применений в условиях сероводородной среды приложений, где обычные нержавеющие стали и даже дуплексные марки не могут выдержать совокупные нагрузки высокого парциального давления сероводорода (H2S), экстремальных концентраций хлоридов и повышенных температур, встречающихся при добыче нефти и газа на больших глубинах. Уникальный состав никель-хром-молибден-ниобий обеспечивает исключительную стойкость к хлоридному питтингу и щелевой коррозии, сульфидному растрескиванию под напряжением и высокотемпературному окислению, что делает его предпочтительным материалом для подводных фонтанных арматур, линий химической инжекции, трубок метанольной инжекции, гидравлических линий управления и соединений технологической аппаратуры в подводных системах добычи, работающих на глубинах более 3000 метров.

Полностью сертифицирована по NACE MR0175/ISO 15156-3 для работы в сероводородной среде без экологических ограничений до максимальных испытанных парциальных давлений H2S (Уровень VII), бесшовная труба Inconel 625 исключает риск сульфидного растрескивания под напряжением, который ограничивает применение дуплексных и супердуплексных нержавеющих сталей в агрессивных средах добычи сероводородных сред. Каждая труба подвергается растворной закалке при температуре 1090-1200 градусов Цельсия с последующим быстрым охлаждением для достижения заданных механических свойств и коррозионной стойкости, что подтверждается полным химическим анализом, испытаниями на растяжение, измерением твердости (максимум 35 HRC по NACE), испытаниями на межкристаллитную коррозию по ASTM G28 Метод A и 100-процентной идентификацией материала (PMI) с использованием рентгенофлуоресцентной спектроскопии. Вся документация, включая сертификат заводских испытаний (EN10204 3.1), сертификат соответствия NACE и отчеты об испытаниях на коррозию, предоставляется на английском языке для проверки заказчиком и рассмотрения регулирующими органами.

Технические характеристики

Ключевые преимущества для подводных морских применений в условиях сероводородной среды

• Невосприимчивость к хлоридному коррозионному растрескиванию под напряжением: В отличие от аустенитных нержавеющих сталей, подверженных хлоридному коррозионному растрескиванию под напряжением при температуре выше 60 градусов Цельсия, Inconel 625 практически не подвержен хлоридному коррозионному растрескиванию под напряжением при всех практических рабочих температурах, обеспечивая безусловную надежность для подводного оборудования, где контакт с морской водой или пластовой водой неизбежен.
• Уровень VII по NACE MR0175 для сероводородной среды: Сертифицирован для самых суровых условий сероводородной среды без экологических ограничений по парциальному давлению H2S, концентрации хлоридов или pH в пределах испытанного диапазона, устраняя неопределенность сульфидного растрескивания под напряжением, которая ограничивает применение дуплексных и супердуплексных нержавеющих сталей в агрессивных средах глубоководной добычи.
• Стойкость к щелевой коррозии в морской воде: Значение PREN, превышающее 50 (по сравнению с 34 для дуплекса 2205 и 24 для 316L), гарантирует отсутствие щелевой коррозии в застойной морской воде при всех температурах до как минимум 40 градусов Цельсия, что критически важно для подводного оборудования, которое невозможно осматривать или обслуживать после установки.
• Широкий диапазон температур: От криогенных температур СПГ минус 196 градусов Цельсия до непрерывной высокотемпературной эксплуатации при 980 градусах Цельсия для стойкости к окислению, Inconel 625 сохраняет свои механические свойства и коррозионную стойкость в диапазоне температур, непревзойденном ни одной маркой нержавеющей стали, поддерживая применение от криогенной переработки газа до высокотемпературной добычи пластовой жидкости.
• Стойкость к водородному охрупчиванию: Кубическая гранецентрированная (КГЦ) аустенитная кристаллическая структура никелевых сплавов обеспечивает изначально более низкую диффузию водорода и более высокую растворимость по сравнению с ферритными и мартенситными сталями, значительно снижая восприимчивость к водородному охрупчиванию в катодно-защищенных подводных компонентах и средах добычи сероводородных сред с зарядкой атомарным водородом.
• Стойкость к усталости и эрозионной коррозии: Высокая скорость наклепа и упрочнение твердым раствором за счет молибдена и ниобия обеспечивают превосходную стойкость к эрозионной коррозии, вызванной потоком, в многофазных добычных жидкостях с высокой скоростью, содержащих песок и твердые частицы, в подводных трубопроводах и внутренних частях дроссельных задвижек.

Применение

• Компоненты подводных фонтанных арматур и елок: Линии химической инжекции, трубки метанольной инжекции, линии доступа к затрубному пространству и трубки гидравлического управления на подводных фонтанных арматурах и сборках елок, работающих на глубинах до 3000 метров с прямым воздействием добываемых флюидов, содержащих H2S, CO2, хлориды и элементарную серу.
• Подводные манифольды и трубопроводы: Трубки малого диаметра для контрольно-измерительных приборов, импульсные линии датчиков давления, инжекционные трубки для химикатов и трубопроводы для отбора проб на подводных манифольдах добычи и оконечных устройствах трубопроводов (PLET), требующие соответствия NACE и иммунитета к коррозии в морской воде.
• Трубные пучки кабелей-спутников: Трубные пучки из супердуплекса в стальных кабелях-спутниках все чаще заменяются Inconel 625 для глубоководных месторождений с агрессивной химией добычи, обеспечивая повышенный срок службы при динамической эксплуатации кабелей-спутников между турелью FPSO и морским дном.
• Оборудование для комплектации скважин: Мандрели для химической инжекции, корпуса клапанов газлифта, трубки линии управления клапанами безопасности в скважине и инкапсуляция кабеля датчиков постоянного контроля в скважине в высоконапорных высокотемпературных (HPHT) скважинах с парциальным давлением H2S и CO2, превышающим 10 бар каждое.
• Наземные технологические трубопроводы: Инжекция химикатов для очистки пластовой воды, входные трубопроводы сепараторов для испытаний скважин, обрабатывающие сырую многофазную продукцию, дренажные линии отделителей-отстойников и закрытые дренажные системы, обрабатывающие агрессивные жидкости на морских добывающих платформах и FPSO.

Часто задаваемые вопросы

В: Почему Inconel 625 указывается для подводных морских применений в условиях сероводородной среды вместо супердуплексной нержавеющей стали?
О: Хотя супердуплексные нержавеющие стали, такие как UNS S32750 (2507), предлагают отличное сочетание прочности и коррозионной стойкости для многих морских применений, они имеют определенные экологические ограничения в соответствии с NACE MR0175/ISO 15156, которые ограничивают их использование в суровых сероводородных условиях. Супердуплексные марки ограничены примерно 0,1-0,2 бар парциального давления H2S при комнатной температуре с рассолом NaCl до 10% при pH 4,5 или выше. Inconel 625 не имеет таких экологических ограничений в соответствии с NACE MR0175 Уровень VII, что делает его стандартным материалом, когда уровни H2S, концентрации хлоридов или наличие элементарной серы превышают пределы для дуплексных сталей. Кроме того, Inconel 625 обеспечивает превосходную стойкость к щелевой коррозии в морской воде (PREN более 50 против 41 для супердуплекса), что критически важно для подводного оборудования, которое невозможно осматривать или обслуживать после установки.

В: Каков типичный срок поставки бесшовной трубы Inconel 625 и какая документация предоставляется?
О: Стандартный срок производства бесшовной трубы Inconel 625 составляет 20-35 рабочих дней с момента подтверждения заказа, в зависимости от размеров, количества и текущего графика производства завода. Наличие на складе завода для стандартных размеров (от 1/2 дюйма до 4 дюймов NPS в SCH 40S и SCH 80S) может сократить срок поставки до 10-15 рабочих дней. Документация, прилагаемая к каждой поставке, включает: Сертификат заводских испытаний по EN10204 3.1 с указанием химического состава, прочности на растяжение и текучесть, относительного удлинения, твердости и параметров термической обработки; сертификат соответствия NACE MR0175/ISO 15156; отчет об идентификации материала (PMI) для 100% труб; отчет об испытаниях на межкристаллитную коррозию по ASTM G28 Метод A; отчеты об ультразвуковых и вихретоковых испытаниях; сертификат гидростатических испытаний; и отчет о проверке размеров. Сертификация EN10204 3.2 с присутствием инспектора третьей стороны от DNV, ABS, Bureau Veritas или Lloyd's Register доступна по запросу.

В: Как Inconel 625 ведет себя в морской воде с примененной катодной защитой?
О: Inconel 625 полностью совместим с системами катодной защиты (КП), обычно используемыми на морских сооружениях и подводном оборудовании. В отличие от высокопрочных низколегированных сталей, подверженных водородному охрупчиванию при КП, или титановых сплавов, которые могут подвергаться образованию гидридов при очень отрицательных потенциалах, Inconel 625 сохраняет свои механические свойства и коррозионную стойкость в условиях КП. Врожденная стойкость к водородному охрупчиванию в сочетании с исключительной коррозионной стойкостью в морской воде означает, что компоненты из Inconel 625 могут безопасно подключаться к той же системе КП, защищающей конструкцию из углеродистой стали, без необходимости электрической изоляции. Это упрощает подводное проектирование, устраняя необходимость в диэлектрических изоляционных соединениях и связанных с ними требованиях к техническому обслуживанию и инспекции.

В: Требуется ли термообработка после сварки для трубы Inconel 625 в сероводородной среде?
О: Для большинства подводных применений в сероводородной среде с использованием отожженной по раствору марки 1 по ASTM B444, термообработка после сварки (PWHT) обычно не требуется при использовании сварочной проволоки Inconel 625 соответствующего состава (ERNiCrMo-3) с квалифицированными сварочными процедурами. Конструкция сплава предотвращает сенсибилизацию во время сварки благодаря ниобиево-стабилизированному химическому составу, который образует стабильные карбиды ниобия вместо карбидов хрома, сохраняя хром в твердом растворе для коррозионной стойкости. Однако для наиболее критических применений по NACE MR0175 некоторые конечные пользователи требуют растворной закалки при температуре 1090-1200 градусов Цельсия после сварки для устранения микросегрегации в сварном шве и обеспечения равномерной коррозионной стойкости по всей сварной сборке. Мы рекомендуем проконсультироваться с конкретной спецификацией сварки проекта и инженером по коррозии для определения окончательных требований к PWHT на основе фактических условий эксплуатации и требований проектного кода.
