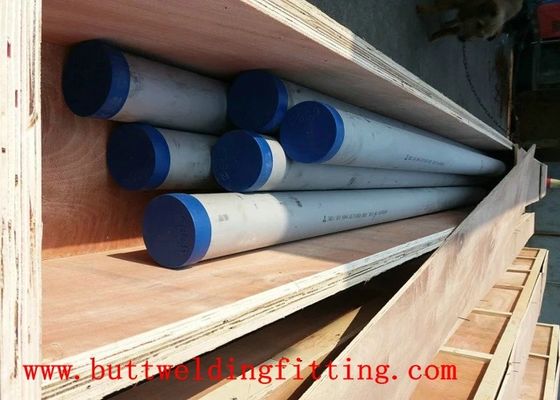

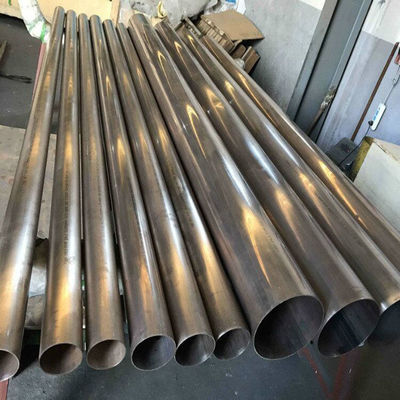

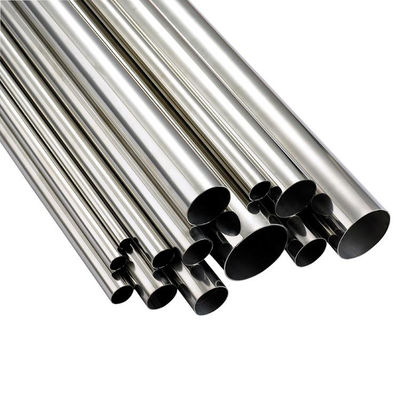

Высокая производительность S31803 Дуплексная бесшовная труба из нержавеющей стали

Труба бесшовная из дуплексной нержавеющей стали S31803 для проектирования тонкостенных сосудов высокого давления

Труба бесшовная из дуплексной нержавеющей стали S31803 (общеизвестная как 2205, EN 1.4462) обеспечивает примерноудвоенную предел текучести по сравнению с обычными аустенитными нержавеющими сталями 316L, что позволяет инженерам проектировать сосуды высокого давления, теплообменники и технологические трубопроводы со значительно более тонкими стенками. С минимальным пределом текучести 450 МПа (65 ksi) по сравнению со 170 МПа для 316L, дуплексная труба S31803 позволяет уменьшить толщину стенки на 30-50 процентов при сохранении идентичных показателей удержания давления в соответствии с правилами проектирования ASME Boiler and Pressure Vessel Code Section VIII Division 1. Этот подход кпроектированию тонкостенных сосудов высокого давленияпрямо приводит к снижению веса материала, уменьшению затрат на изготовление и сварочные материалы, снижению требований к конструктивной поддержке, а также к упрощению логистики при обращении и монтаже, при этом обеспечивая превосходную стойкость к питтинговой коррозии в хлоридных средах с показателем PREN 34 или выше.Сбалансированная ферритно-аустенитная микроструктура (примерно по 50 процентов каждой фазы) сочетает высокую прочность и стойкость к коррозионному растрескиванию под напряжением в хлоридных средах ферритной фазы с ударной вязкостью и свариваемостью аустенитной фазы. Эта уникальная двухфазная структура обеспечивает исключительную стойкость к коррозионному растрескиванию под напряжением в средах, содержащих хлориды, где стандартные нержавеющие стали 304 и 316 подвержены катастрофическому разрушению. Каждая труба подвергается термической обработке на твердый раствор при температуре 1020-1100 градусов Цельсия с последующим быстрым охлаждением в воде для достижения оптимального баланса фаз, что подтверждается измерением количества точек по методу металлографического подсчета ASTM E562 на образцах колец из каждой партии термообработки. Сертифицирована на соответствие NACE MR0175/ISO 15156 для работы в агрессивных средах с содержанием H2S в нефтегазовой отрасли до уровня VI по степени опасности с продемонстрированной стойкостью к сульфидному коррозионному растрескиванию.

Технические характеристики

Параметр

Преимущество по пределу текучести на 50%:

• При минимальном пределе текучести 450 МПа по сравнению со 170 МПа для 316L, дуплексная труба S31803 позволяет уменьшить толщину стенки на 30-50% при одинаковых расчетных давлениях согласно ASME B31.3 и ASME Section VIII Division 1, что напрямую снижает затраты на закупку материала на погонный метр.Снижение общей стоимости монтажа:
• Труба с более тонкой стенкой снижает расход сварочных материалов, сокращает время сварки за счет уменьшения количества проходов, снижает объем послесварочного контроля и минимизирует требования к термической обработке, что в совокупности снижает общую стоимость монтажа на 15-25% по сравнению с системами трубопроводов 316L с эквивалентным давлением.Экономия веса конструкции:
• Уменьшение веса труб приводит к облегчению опорных конструкций трубопроводов, уменьшению сечений конструкционной стали для эстакад, снижению нагрузок на фундамент и уменьшению требуемой грузоподъемности кранов при строительстве, что обеспечивает кумулятивную экономию капитальных затрат по всему проекту.Улучшенная пропускная способность:
• Более тонкие стенки при одинаковом наружном диаметре увеличивают внутреннюю площадь поперечного сечения потока, снижая скорость потока, перепад давления и потребление энергии насосами в течение всего срока службы трубопроводной системы, обеспечивая постоянную экономию эксплуатационных расходов из года в год.Упрощенная логистика на морских платформах:
• На морских платформах, где вес имеет первостепенное значение, снижение веса на 30-50% на погонный метр дуплексной трубы напрямую уменьшает тоннаж конструкционной стали верхних строений, требования к усилению палуб и спецификации грузоподъемности кранов монтажных судов.Увеличение срока службы при усталости:
• Мелкозернистая дуплексная микроструктура обеспечивает превосходную усталостную прочность по сравнению с крупнозернистыми аустенитными нержавеющими сталями, продлевая срок службы в применениях, подверженных циклам давления, тепловым переходным процессам или циклической нагрузке, вызванной вибрацией.Применения

Сосуды высокого давления и резервуары для хранения:

• Тонкостенная конструкция для сепараторов высокого давления, отбойных барабанов, буферных емкостей и резервуаров для хранения на морских нефтегазовых, химических и нефтехимических предприятиях, где вес, стоимость материалов и оптимизация графика изготовления являются критически важными факторами проекта.Теплообменники и охладители:
• Трубопроводы со стороны труб и со стороны корпуса для кожухотрубных теплообменников, соединения пластинчатых теплообменников, коллекторы воздушных теплообменников и соединительные трубопроводы технологических охладителей, работающие в средах охлаждающей воды или технологических жидкостей, содержащих хлориды.Подводные манифольды и перемычки:
• S31803 дуплекс широко используется для подводных производственных манифольдов, трубопроводных перемычек, вставок и соединений, где высокая прочность снижает толщину стенки для сопротивления коллапсу на больших глубинах, а коррозионная стойкость дуплекса позволяет работать с пластовой водой с высоким содержанием хлоридов.Опреснительные установки:
• Трубопроводы подачи для установок обратного осмоса (SWRO) высокого давления, линии сброса рассола и соединения устройств рекуперации энергии, где сочетание требований к высокому давлению и агрессивной хлоридной среды делает тонкостенный дуплекс оптимальным выбором материала.Оборудование для химических процессов:
• Трубопроводы реакторов, линии перекачки кислот, системы регенерации растворителей и оборудование для работы с коррозионными средами, где 316L потребовал бы чрезмерной толщины стенки, а 904L или никелевые сплавы представляли бы непомерные материальные затраты.Часто задаваемые вопросы

В: Насколько я могу снизить вес, перейдя с 316L на дуплекс S31803 для трубопроводов сосудов высокого давления?

О: Экономия веса прямо пропорциональна уменьшению толщины стенки, достижимому за счет преимущества в пределе текучести. Поскольку допустимые значения напряжений для S31803 при расчетной температуре согласно ASME B31.3 и Section VIII Division 1 примерно в 2,0-2,5 раза выше, чем для 316L, расчетная минимальная толщина стенки уменьшается в аналогичном соотношении при одинаковых условиях проектирования. Для типичной трубы NPS 12, рассчитанной на давление 50 бар при 100 градусах Цельсия, расчетная толщина стенки для 316L составляет примерно 9,5 мм (SCH 40), в то время как для S31803 требуется всего 4,0 мм (SCH 10S). Это соответствует снижению веса с 49 кг/м до 21 кг/м: экономия 57%. На трубопроводной системе длиной 500 метров это экономит 14 метрических тонн веса материала, пропорционально снижая затраты на конструкционную сталь, сварочные материалы и трудозатраты на монтаж.
В: Сохраняет ли тонкостенная дуплексная труба достаточный запас коррозии для длительной эксплуатации?

О: Да, и это фундаментальное преимущество дуплексной нержавеющей стали. В отличие от углеродистой стали, где запас коррозии должен добавляться к расчетной толщине стенки для давления (обычно 1,5-3,0 мм), дуплексная нержавеющая сталь сопротивляется общей коррозии благодаря своей пассивной пленке оксида хрома и не подвергается прогрессивному утоньшению стенки в правильно выбранных условиях эксплуатации. Значение PREN 34 или выше для S31803 гарантирует стойкость к питтинговой коррозии при уровнях хлоридов до 10 000 ppm при температурах окружающей среды. Это означает, что толщина стенки, рассчитанная только для удержания давления, достаточна для полного срока службы без добавления запаса толщины, что еще больше усиливает преимущество в экономии веса по сравнению с альтернативами из углеродистой стали, которые требуют значительного добавления запаса коррозии.
В: Подходит ли дуплексная труба S31803 для работы в агрессивных средах с присутствием H2S?

О: Да, S31803 указана в NACE MR0175/ISO 15156-3 Таблица A.28 как пригодная для работы в агрессивных средах в пределах установленных экологических ограничений. Максимальная твердость 31 HRC (290 HBW), требуемая NACE, легко достигается путем правильной термической обработки на твердый раствор при температуре 1020-1100 градусов Цельсия с последующим быстрым охлаждением в воде. При температуре окружающей среды S31803 подходит для работы в агрессивных средах при парциальном давлении H2S до примерно 0,1 бар (1,5 psi) с 10% раствором NaCl при pH 4,5 или выше, согласно данным лабораторных испытаний. Для более высоких уровней H2S или работы в агрессивных средах при повышенных температурах может быть рекомендована марка супердуплекс S32750 (2507) с PREN 41 или выше. Мы предоставляем полные сертификаты соответствия NACE MR0175 с каждой партией, документирующие испытания на твердость, проверку микроструктуры и коррозионные испытания по методу ASTM G48 A для определения критической температуры питтинга.
В: Как проверяется правильный баланс феррита и аустенита в готовой трубе?

О: Содержание феррита в каждой партии термообработки измеряется методом систематического ручного подсчета точек ASTM E562 на металлографически подготовленных образцах поперечного сечения, исследуемых при увеличении 400x под оптическим микроскопом после электролитического травления в 20% растворе гидроксида натрия. Для получения статистически достоверных результатов подсчитывается минимум 25 полей на образец, с критериями приемки 40-60% феррита по объему. Кроме того, мы используем калиброванный феритметр (метод магнитной индукции) для быстрой неразрушающей проверки на поверхности трубы перед отгрузкой, который коррелируется с эталонным методом подсчета точек. Оба измерения записываются в сертификат испытаний завода-изготовителя. Правильный баланс фаз имеет решающее значение: недостаток феррита снижает прочность и стойкость к хлоридному коррозионному растрескиванию под напряжением, в то время как избыток феррита может привести к охрупчиванию при сварке и снижению ударной вязкости при низких температурах.
