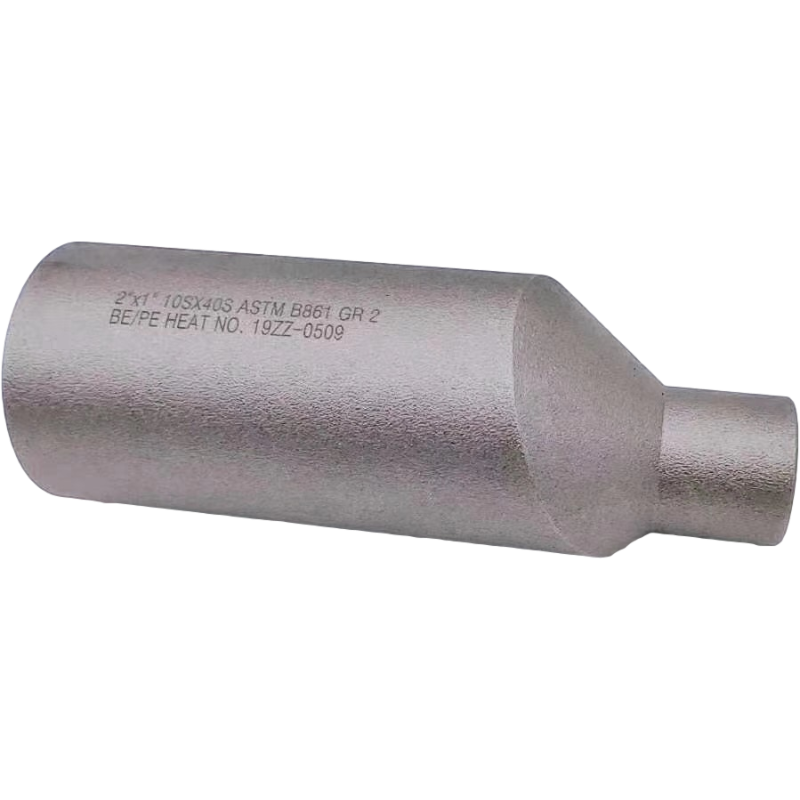

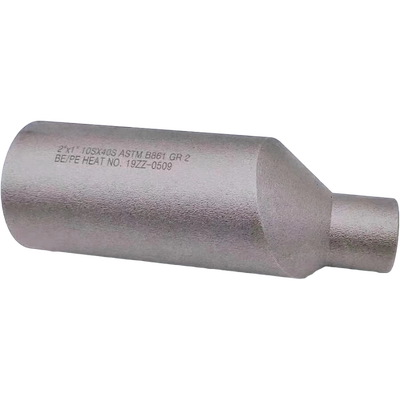

ASTM B861 Титан Марка 2 Редукционный ниппель 2"x1" SCH10S x SCH40S

Ниппель редукционный из титана ASTM B861, класс 2, 2"x1" SCH10S x SCH40S

1. Описание продукта

Данный продукт представляет собой редукционный ниппель, изготовленный изТипв соответствии со стандартамиASTM B861L/C по предъявлении (аккредитив)ASME B16.11. Редукционный ниппель - это кованая трубная деталь, используемая для прямого соединения двух труб разного диаметра, доступная в концентрическом (совпадающие оси) или эксцентрическом (смещенные оси) исполнении. Титан класса 2 - это нелегированный титан со стандартным содержанием кислорода, известный как «рабочая лошадка» среди коммерчески чистых марок титана. Данная деталь размером 2" x 1" имеет гладкий/скошенный конец для стыковой сварки на большом конце и расточенный или гладкий конец на малом конце, предназначенная для постоянной установки в требовательных коррозионных условиях. Общая длина составляет приблизительно11 дюймов(279,4 мм).2. Основные параметры продукта

Параметр

Этот редукционный ниппель идеально подходит для коррозионных сред, требующих высокого соотношения прочности к весу:

Химическая промышленность

• : Технологические потоки, содержащие хлориды, теплообменники, трубопроводные системы для окисляющих кислотМорская и шельфовая промышленность

• : Трубопроводы морской воды, опреснительные установки, судостроениеЭнергетика

• : Трубки конденсаторов, системы охлаждающей водыАэрокосмическая и медицинская промышленность

• : Высокочистые и требовательные условия эксплуатацииНефтегазовая промышленность

• : Подводные трубопроводы, линии химической инжекции4. Преимущества

Превосходная коррозионная стойкость

• : Исключительная стойкость к морской воде, питтинговой коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением; титан класса 2 так же коррозионностоек, как и класс 1, но немного прочнееВысокое соотношение прочности к весу

• : Примерно 60% плотности стали при сопоставимой прочностиОтличная свариваемость и формуемость

• : Титан класса 2 обладает хорошей свариваемостью, пластичностью и формуемостьюСтойкость к биообрастанию

• : Инертная поверхность препятствует прилипанию морских организмовХорошая обрабатываемость

• : Может быть изготовлен из бесшовной трубы или пруткаЭкономичность

• : Коммерчески чистый титан предлагает благоприятный баланс производительности и стоимости по сравнению с титановыми сплавами более высоких классов5. Функции

Редукционный ниппель обеспечивает постоянный переход с учетом давления между двумя трубами разного диаметра (от 2" до 1") в трубопроводной системе. Концентрическая конфигурация обеспечивает совпадение осей для плавного перехода потока, в то время как эксцентрическая конфигурация имеет смещенные оси для горизонтальных трубопроводов, чтобы предотвратить накопление жидкости или образование паровых карманов. Конфигурация 2" x 1" SCH10S x SCH40S служит прочным встроенным редуктором для критически важных коррозионных сред, требующих сварки.

6. Инструкции по установке

Осмотр при распаковке

1. : Проверьте на наличие повреждений при транспортировке; проверьте маркировку, размеры и сертификацию материала в соответствии с ASME B16.11Подготовка поверхности

2. : Очистите фаску сварного шва и прилегающую область специальными титановыми инструментами; удалите все масло, жир и загрязнения. Титан требует более высокой степени чистоты, чем сталь для предотвращения загрязненияВыравнивание

3. : Точно выровняйте ниппель с соединяемыми трубами; для эксцентрических конструкций убедитесь в правильной ориентации (плоская сторона вниз для жидкостей, плоская сторона вверх для газов)Прихваточная сварка

4. : Выполните минимальное количество прихваток для фиксации детали в положении; тщательно очистите перед окончательной сваркойСварка

5. : Выполняйте сварку в соответствии с утвержденным WPS сертифицированными сварщиками. Используйте процесс GTAW (TIG) с соответствующим титановым присадочным материалом (класс 2) . Термическая обработка после сварки обычно не требуется как для сварочной ванны, так и для корневой стороны для предотвращения окисления. Предварительный подогрев обычно не требуется; температура между проходами должна поддерживаться ≤150°C . Термическая обработка после сварки обычно не требуется для титана класса 2После сварки

6. : Очистите зону сварки; выполните НК (ПВ/МП, УЗК) в соответствии с требованиями проектаГидравлические испытания

7. : Испытательное давление = 1,5 × расчетное давление; температура окружающей среды не ниже 5°C7. Меры предосторожности

Чистота

• : Требует более высокой степени чистоты, чем при изготовлении из углеродистой стали. Титан высокореактивен с кислородом, азотом и водородом при повышенных температурах; адекватное экранирование инертным газом необходимо во время сваркиОграничение температуры

• : Титан класса 2 не рекомендуется использовать при температурах выше 315°C (600°F) в окислительных средах из-за ускоренного окисления; для эксплуатации при повышенных температурах проверьте условия системыПредотвращение загрязнения

• : Используйте специальные инструменты для титана, чтобы предотвратить загрязнение железом, которое может вызвать локальную коррозиюГальваническая коррозия

• : Титан благородный; избегайте прямого контакта с менее благородными металлами (например, углеродистой сталью, алюминием) в электролитических средах, если они не изолированы электрическиСовместимость резьбы

• : Если указаны резьбовые концы, проверьте тип резьбы NPT, BSPT или BSPP в соответствии со спецификацией системыКонтроль качества

• : Рекомендуются ПМЭ по ASTM E1476, УЗК по ASTM A388, ПВ/МП по ASTM E165/E7098. Доставка

Стандартное время доставки обычно составляет

• 15–30 дней, в зависимости от количества заказа, толщины стенки и наличия спецификации9. Условия оплаты

Общие международные способы оплаты включают

• T/T (телеграфный перевод) и L/C по предъявлении (аккредитив)10. Упаковка

Продукты надежно упаковываются в

• фанерные ящики или деревянные ящики с внутренней амортизацией для обеспечения безопасной транспортировки и предотвращения повреждений во время перевозки11. Послепродажное обслуживание / Политика возврата и гарантии

Все продукты проходят строгий контроль качества перед отгрузкой, с доступными

• сертификатами заводских испытаний (EN 10204 3.1/3.2) , включая данные о химическом составе, механических свойствах и отчеты о неразрушающем контролеИнспекция третьей стороной (ABS, DNV, CCS, LR, BV и т. д.) доступна по запросу

• В случае проблем с качеством сохраните оригинальную упаковку и предоставьте соответствующие фотографии или отчеты инспекции третьей стороной

• Конкретные условия возврата, обмена и гарантии зависят от окончательного соглашения о купле-продаже.

• FAQ

1. Вы торговая компания или производитель?

    Мы производитель, вы можете увидеть сертификацию.
2. Сколько времени занимает доставка?
    Обычно это 5-10 дней, если товар есть на складе. Или 15-20 дней, если товара нет на складе, в зависимости от количества.
3. Вы предоставляете образцы? Бесплатно или за дополнительную плату?
    Да, мы можем предложить образец бесплатно, но вам нужно оплатить стоимость перевозки.
4. Каковы ваши условия оплаты?
    Оплата
≤1000 USD, 100% предоплата. Оплата>=1000 USD, 50% T/T предоплата, остаток перед отгрузкой.
