Медный никель длинный сварный фланц ASTM B466 UNS C71500 ASME B16.5

Медный никель длинный сварный фланц ASTM B466 UNS C71500 ASME B16.5

1. Описание продукта

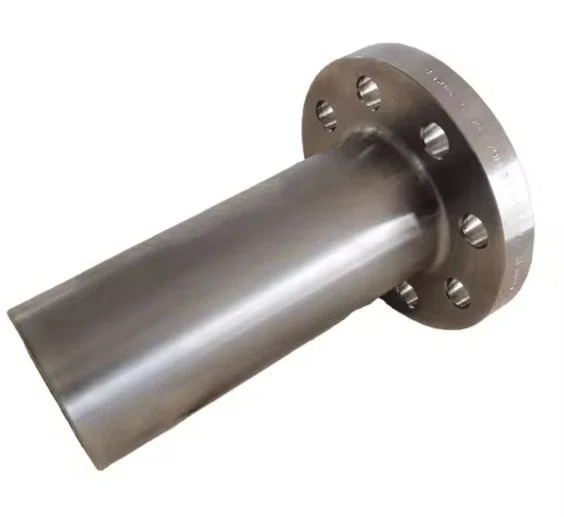

Этот продукт представляет собой длинный сварный шнур (LWNF), изготовленный изUNS C71500(70/30 медно-никелевая сплав / CuNi 70/30) в соответствии сASTM B466иASME B16.5стандартыТакже известный как CuNi 70/30 или Werkstoff Nr. 2.0882, этот сплав содержит примерно 70% меди и 30% никеля с небольшим добавлением железа и марганца для повышения прочности и коррозионной стойкостиДлинный сварный шейный фланц имеетудлиненная, тяжелостенная шеякоторый обеспечивает дополнительное усиление при применении высоких напряженийВ отличие от стандартного фланца на шее сварки, LWNF построен в две части: верхняя часть - тяжелостенный ствол,при этом нижняя часть представляет собой дискообразный фланц пластинки со всеми размерами, соответствующими ASME B16.5 стандартные фланцыДанный фланц предназначен для сварки с помощью сварки на заднице в трубопроводные системы и применяется в первую очередь при строительствесосуды под давлением, функционирующие как сосуды(например, термоузел).

2. Ключевые параметры продукта

3. Применение / Использование

Этот длинный сварный шейный фланц идеально подходит для морской воды и коррозионных систем жидкости в сложных условиях:

• Нагнетательные сосуды и котлы: соединения со шлангами, шланги для термоуровней

• Оффшорная нефть и газ: Платформенные трубопроводы, подводные приложения, системы впрыска морской воды

• Морское и судостроение: системы охлаждения морской воды, водопроводы, системы водоснабжения морских водоемов

• Заводы опреснения: Впуск морской воды под высоким давлением, линии рециркуляции рассоляной воды

• Производство энергии: Системы охлаждения воды на конденсаторе, теплообменники

• Химическая обработка: Хлоридсодержащие среды, в которых нержавеющая сталь может страдать от SCC

4. Преимущества

• Протяженный дизайн шеи: Тяжелостенный ствол обеспечивает дополнительное усиление и распределение напряжения в приложениях с высоким напряжением, что делает его идеальным для сосудов под давлением

• Высокая коррозионная устойчивость: исключительная устойчивость к морской воде, рву, коррозии трещин и коррозии хлорида

• Более сильная: 70/30 CuNi предлагает лучшую прочность и устойчивость к эрозии, чем 90/10 CuNi

• Устойчивость к биологическому загрязнению: Содержание меди естественным образом подавляет биологический рост моря

• Отличная свариваемость: однофазная альфа-структура обеспечивает выдающиеся свойства изготовления

• Освобождение от изоляции: Расширенная шея обеспечивает свободное пространство для изоляции в технологических установках

5. Функции

Длинный сварный шейный фланц обеспечивает постоянную, усиленную болтовую точку соединения для соединения трубопроводных систем с сосудами под давлением, котлами и теплообменниками.Расширенная тяжелая стена шея сварка задом на трубу или сосуда сопла, образуя единую структуру, которая равномерно распределяет напряжение и минимизирует концентрацию давления в соединенииВ отличие от стандартных фланцев с сварной шеей, фланцы с сварной шеей имеют специальную прокладку, которая обеспечивает надежное уплотнение.длинный тип не подходит для труб и используется в основном в технологических установках.

6Инструкция по установке

1. Проверка распаковки: Проверка на наличие повреждений при транспортировке; проверка маркировки, размеров и класса давления по ASME B16.5

2. Подготовка поверхности: Очистите конур сварки и прилегающую к нему область специальными инструментами; удалите все масло, жир и загрязняющие вещества

3. Сравнение: точно выровнять шею фланца с трубой или сосудом сосуда, обеспечивая правильное устройство

4. Сварка: Используйте процесс GTAW (TIG) с соответствующим металлическим наполнителем. Прегрев обычно не требуется; температура прохода ≤ 150 °C.Не требуется термообработка после сварки

5. Установка уплотнителей: На поверхность фланца поместите подходящую прокладку (например, спиральную рану, PTFE)

6. Застегивание: Устанавливают болты и затягивают в последовательности перекрестного крутящего момента до рекомендуемого значения крутящего момента

7. Гидротест: Испытательное давление = 1,5 × проектное давление; температура окружающей среды не ниже 5°C

7Предупреждения

• Чистота: требует более высокой степени чистоты, чем изготовление из углеродистой стали; использовать специальные инструменты для предотвращения загрязнения

• Предел температуры: Для службы водной коррозии проверять условия системы при температуре выше 300°C

• Ввод тепла при сварке: Пудра CuNi является вялой с оксидной пленкой; требует надлежащего контроля амперности

• Средняя совместимость: Не рекомендуется использовать с сильными окислительными кислотами (например, азотной кислотой) или системами аммиака

• Торковый момент: Не превышать рекомендуемый крутящий момент для предотвращения повреждения уплотнения или искажения фланца

• Выбор уплотнителя: Выбирать материал уплотнения, совместимый с средством эксплуатации и условиями давления/температуры

8. Отправка и доставка

• Стандартное время доставки обычно15-30 дней, в зависимости от количества заказов, класса давления и наличия спецификации

9Условия оплаты

• Общие международные методы оплаты включают:T/T (телеграфный перевод)иL/C на месте (аккредитив)

10. Опаковка

• Продукция надежно упакованачехлы из фанерыилидеревянные ящикис внутренней подушкой для обеспечения безопасной транспортировки и предотвращения повреждений во время транзита

11Послепродажная / Возврат и гарантия

• Все продукты проходят строгий контроль качества перед отгрузкой.Свидетельства об испытаниях на мельнице (EN 10204 3.1/3.2)доступные

• Инспекция ПВИ и третьей стороны (ABS, DNV, CCS, LR, BV и т.д.) доступна по запросу.

• В случае проблем с качеством, сохраните оригинальную упаковку и предоставьте соответствующие фотографии или отчеты о проверке третьей стороной

• Конкретные условия возврата, обмена и гарантии определяются в окончательном договоре купли-продажи.

Частые вопросы

1Вы торговая компания или производитель?
Мы производитель, вы можете увидеть сертификацию.
2Сколько времени у вас на доставку?
Обычно это 5-10 дней, если товары находятся на складе. или это 15-20 дней, если товары не находятся на складе, это зависит от количества.
3Вы предоставляете образцы?
Да, мы можем предложить образец бесплатно, но нужно оплатить стоимость груза.
4Какие у вас условия оплаты?
Оплата <=1000USD, 100% заранее. Оплата>=1000USD, 50% T/T заранее, баланс перед отправкой.
