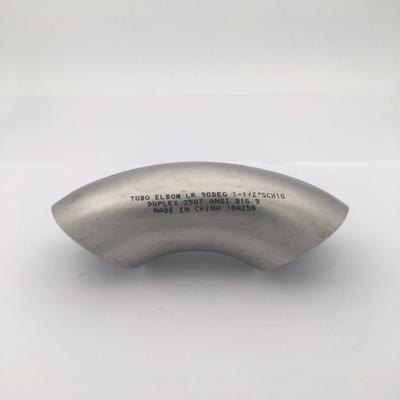

1-1/2" SCH10 ANSI B16.9 Дуплекс 2507 90 градусов LR локтевой промышленной трубы

1-1/2" SCH10 ANSI B16.9 Дуплексный 2507 Отвод 90 градусов LR Промышленный фитинг для труб

1. Описание продукта

Этот продукт представляет собой отвод с длинным радиусом (LR) под углом 90 градусов для стыковой сварки, изготовленный из Супердуплексной нержавеющей стали 2507 (UNS S32750) в соответствии со стандартами ANSI/ASME B16.9L/C по предъявлении (аккредитив)ASTM A815 . Супердуплекс 2507 — это высоколегированная дуплексная нержавеющая сталь с двухфазной микроструктурой, состоящей примерно из 50% феррита и 50% аустенита, характеризующаяся значением PREN, превышающим 40. Конструкция LR имеет радиус кривизны, равный 1,5-кратного диаметра трубы (R = 1,5D), обеспечивая плавный поток жидкости с минимальными потерями давления. Этот фитинг размером 1-1/2" SCH10 предназначен для постоянного соединения методом стыковой сварки в требовательных промышленных трубопроводных системах, требующих исключительной прочности и коррозионной стойкости.2. Ключевые параметры продукта

Параметр

Этот отвод LR 90° идеально подходит для чрезвычайно агрессивных и высоконагруженных сред

:Нефть и газ

• : Морские платформы, подводные трубопроводные системы, соединения устьевого оборудования, линии закачки морской водыХимическая переработка

• : Хлорсодержащие кислоты, теплообменники, технологические линии высокого давленияМорская промышленность и опреснение

• : Трубопроводы для морской воды, системы обратного осмоса, переработка рассолаПроизводство электроэнергии

• : Системы охлаждающей воды, трубопроводы конденсаторовЦеллюлозно-бумажная промышленность

• : Линии отбеливания, варочные котлыСервис с сероводородным газом

• : Применения, соответствующие NACE MR01754. Преимущества

Превосходная прочность

• : Предел текучести (550 МПа) примерно в 2,5-3 раза выше, чем у 316L, что позволяет использовать более тонкие стенки и более легкие трубопроводные системыИсключительная коррозионная стойкость

• : PREN 41-43 обеспечивает выдающуюся стойкость к питтинговой коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением (SCC) в хлоридной средеПревосходит 2205

• : Превосходит стандартный дуплекс 2205 как по коррозионной стойкости, так и по механической прочностиКонструкция с длинным радиусом

• : R=1,5D минимизирует перепад давления, турбулентность и эрозиюОтличная свариваемость

• : Совместим со стандартными процедурами сварки; требуется растворный отжиг после сваркиШирокий диапазон температур

• : Сохраняет свойства в диапазоне от -50°C до 300°C5. Функции

Отвод LR 90° изменяет направление потока жидкости в трубопроводной системе на 90 градусов с минимальными потерями давления

. Конструкция с длинным радиусом (R=1,5D) снижает сопротивление потоку, турбулентность и эрозию, что делает его пригодным для сред с высокой скоростью и агрессивных сред. Соединение методом стыковой сварки обеспечивает постоянное, герметичное соединение с высокой структурной целостностью для критически важных условий эксплуатации.6. Инструкции по установке

Осмотр при распаковке

1. : Проверьте на наличие повреждений при транспортировке; проверьте маркировку, размеры и сертификацию материала в соответствии с ASME B16.9Подготовка поверхности

2. : Очистите скос сварного шва и прилегающую область с помощью специальных инструментов из нержавеющей стали; удалите все масло, смазку и загрязненияВыравнивание

3. : Точно выровняйте отвод с соединительными трубами, обеспечив правильную подгонку. Максимально допустимое несоосность: 10% толщины стенки, не более 1,5 ммПрихваточная сварка

4. : Нанесите минимальное количество прихваток для фиксации сборки в положении; тщательно очистите перед окончательной сваркойСварка

5. : Выполните стыковую сварку в соответствии с утвержденной WPS с сертифицированными сварщиками. Для супердуплекса 2507 крайне важен строгий контроль подводимой теплоты. Используйте GTAW или SMAW с соответствующим присадочным материалом (например, ER2594). Газ для защиты: 100% аргон или смесь Ar-He. Температура между проходами должна поддерживаться ≤150°C для предотвращения образования интерметаллических фазОбработка после сварки

6. : Требуется растворный отжиг при 1025-1125°C с последующей закалкой в воде для восстановления дуплексной структуры и коррозионной стойкостиИнспекция

7. : Проведите НК (PT/MT, UT, RT) в соответствии с требованиями проекта. Рекомендуется проверка содержания феррита по ASTM E5627. Меры предосторожности

Температурные ограничения

• : Не рекомендуется использовать при температуре выше 300°C; длительное воздействие температуры выше 250°C может вызвать охрупчиваниеБаланс феррита

• : Убедитесь, что содержание феррита остается в пределах 40-60% . Неправильная термическая обработка является наиболее частой причиной отклонения от нормы соотношения ферритаЧувствительность к интерметаллическим фазам

• : Сварные швы из супердуплекса чувствительны к образованию сигма- и хи-фаз; строгий контроль подводимой теплоты обязателенЧистота

• : Требует более высокой степени чистоты, чем при изготовлении из углеродистой стали; используйте специальные инструменты для предотвращения загрязненияКоррозионные испытания

• : Испытание по ASTM A923 Метод C (хлорид железа(III) при 50°C) является стандартным для проверки коррозионной стойкостиИспытания на ударную вязкость

• : Обычно назначаются при -46°C для критически важных примененийСоответствие NACE

• : Для сервиса с сероводородным газом подтвердите соответствие требованиям NACE MR01758. Доставка и отгрузка

Стандартное время доставки обычно составляет

• 15–30 дней для стандартных размеров; более крупные размеры и индивидуальные спецификации могут потребовать увеличения срока поставки9. Условия оплаты

Общие международные способы оплаты включают

• T/T (телеграфный перевод) и L/C по предъявлении (аккредитив)10. Упаковка

Продукты надежно упаковываются в

• фанерные ящики или деревянные ящики с внутренней амортизацией для обеспечения безопасной транспортировки и предотвращения повреждений во время перевозки11. Послепродажное обслуживание / Политика возврата и гарантии

Все продукты проходят строгий контроль качества перед отгрузкой, с

• сертификатами заводских испытаний (EN 10204 3.1/3.2) в наличииОбязательная документация включает результаты анализа химического состава, механических свойств, содержания феррита и коррозионных испытаний

• Инспекция третьей стороной (ABS, DNV, CCS, LR, BV и т. д.) доступна по запросу

• В случае проблем с качеством сохраняйте оригинальную упаковку и предоставьте соответствующие фотографии или отчеты инспекции третьей стороны

• Конкретные условия возврата, обмена и гарантии зависят от окончательного договора купли-продажи.

• ..

FAQ

1. Вы торговая компания или производитель?

    Мы производитель, вы можете увидеть сертификацию.
2. Сколько времени занимает доставка?
    Обычно это 5-10 дней, если товар есть на складе. Или это 15-20 дней, если товара нет на складе, в зависимости от количества.
3. Вы предоставляете образцы? Бесплатно или за дополнительную плату?
    Да, мы можем предложить образец бесплатно, но вам нужно оплатить стоимость фрахта.
4. Каковы ваши условия оплаты?
    Оплата
=1000 USD, 50% T/T предоплата, остаток перед отгрузкой.
