Фланцевый соединение лопаток ASTM A815 UNS S31803 Двухгранная нержавеющая сталь 2?? ASME B16.5

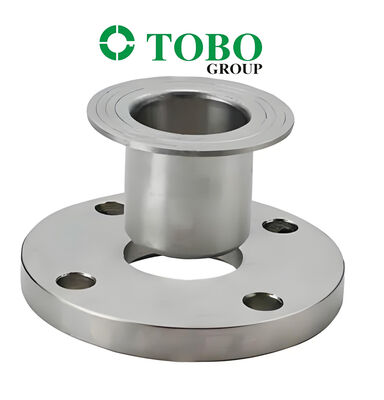

Фланец с нахлестом ASTM A815 UNS S31803 Дуплексная нержавеющая сталь 2 дюйма ASME B16.5

1. Описание продукта

Этот продукт представляет собой фланец с нахлестом (LJ), изготовленный из нержавеющей стали UNS S31803 (Duplex 2205 / F51) в соответствии со стандартами ASTM A81510. УпаковкаASME B16.5. Фланец с нахлестом (также называемый "свободным фланцем") представляет собой двухкомпонентную сборку, состоящую из опорного фланца и хвостовика. Хвостовик приваривается встык к трубе, а фланец с нахлестом надевается на хвостовик. Сам фланец не соединен напрямую с трубой или хвостовиком, что позволяет ему свободно вращаться. UNS S31803 — это двухфазная нержавеющая сталь с микроструктурой примерно из 50% аустенита и 50% феррита, обладающая примерно удвоенной пределом текучести по сравнению со стандартными аустенитными нержавеющими сталями серии 300, такими как 304/316L. Этот фланец размером 2 дюйма предназначен для применений, требующих частой разборки, гибкости выравнивания и высокой коррозионной стойкости.2. Ключевые параметры продукта

Параметр

Этот фланец с нахлестом идеально подходит для агрессивных сред и систем, требующих частого обслуживания:

Нефтегазовая промышленность

• : Морские платформы, подводные трубопроводы, линии химической инжекцииХимическая переработка

• : Технологические потоки, содержащие хлориды, кислотные средыМорское машиностроение

• : Системы трубопроводов морской воды, судостроение, опреснительные установкиПроизводство электроэнергии

• : Системы охлаждающей воды, теплообменникиЦеллюлозно-бумажная промышленность

• : Отбеливающие линии, варочные котлыТрубопроводы низкого давления и большого диаметра

• : Размеры более 24 дюймов обычно изготавливаются в виде фланцев с нахлестом4. Преимущества

Конструкция вращающегося фланца

• : Опорный фланец может свободно вращаться, обеспечивая легкое выравнивание отверстий для болтов даже при несовпадении трубЭкономичность

• : Только хвостовик должен быть изготовлен из дуплексной нержавеющей стали; опорный фланец может быть изготовлен из более дешевой углеродистой стали, что значительно снижает общую стоимость системыПревосходная прочность

• : Предел текучести примерно вдвое выше, чем у аустенитной стали 316L, что позволяет использовать более тонкие стенкиОтличная коррозионная стойкость

• : PREN ~34-36 обеспечивает превосходную стойкость к питтинговой коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением в хлоридных средахПростота обслуживания

• : Конструкция с нахлестом обеспечивает быструю разборку и сборку без резки или сварки для осмотра и очистки трубопровода5. Функции

Фланец с нахлестом обеспечивает съемное, герметичное болтовое соединение для соединения труб, клапанов или оборудования в трубопроводной системе

. Хвостовик приваривается встык к трубе, а опорный фланец надевается на него, позволяя фланцу свободно вращаться для выравнивания отверстий для болтов. Уплотнительная поверхность фланца предназначена для установки прокладки, обеспечивающей надежное уплотнение при болтовом соединении с ответным фланцем. Эта конструкция особенно полезна для систем, требующих частого обслуживания, очистки или замены компонентов. 6. Инструкции по установкеПроверка при распаковке

: Проверьте на наличие повреждений при транспортировке; проверьте маркировку и размеры в соответствии с ASME B16.5

1. Подготовка поверхности: Очистите фаску сварки хвостовика и прилегающую область с помощью специальных инструментов; удалите все масло, смазку и загрязнения

2. Сварка хвостовика: Приварите хвостовик к трубе встык в соответствии с утвержденным WPS с сертифицированными сварщиками. Для дуплексных материалов необходим строгий контроль подводимой теплоты. Для сохранения дуплексной структуры и коррозионной стойкости требуется закалка раствором при 1020-1100°C с последующим водным отжигом

3. Сборка фланца: Наденьте опорный фланец с нахлестом на хвостовик

4. Установка прокладки: Установите подходящую прокладку (например, спирально-навитую, из ПТФЭ) на уплотнительную поверхность фланца

5. Болтовое соединение: Выровняйте отверстия для болтов, свободно вращая опорный фланец

6. , установите болты и затяните их крест-накрест с рекомендованным моментом затяжкиГидравлические испытания: Испытательное давление = 1,5 × расчетное давление; температура окружающей среды не ниже 5°C

7. 7. Меры предосторожностиБаланс феррита

: Убедитесь, что содержание феррита остается в пределах 40-60% по объему. Неправильная термическая обработка является наиболее частой причиной отклонения соотношения феррита от нормы

• Температурные ограничения: Не рекомендуется использовать при температуре выше 300°C или ниже -50°C из-за снижения ударной вязкости

• Чистота: Требует более высокой степени чистоты, чем при изготовлении из углеродистой стали; используйте специальные инструменты для предотвращения загрязнения

• Момент затяжки болтов: Не превышайте рекомендованный момент затяжки, чтобы избежать повреждения прокладки или деформации фланца

• Выбор прокладки: Выбирайте материал прокладки, совместимый со средой эксплуатации и условиями давления/температуры

• Совместимость хвостовика: Убедитесь, что тип хвостовика (A, B или C) соответствует конструкции фланца с нахлестом

• 8. ДоставкаСтандартное время доставки обычно составляет

15–30 дней

•  для стандартных размеров; для больших размеров и нестандартных спецификаций может потребоваться увеличенный срок поставки9. Условия оплатыРаспространенные международные способы оплаты включают

T/T (телеграфный перевод)

•  и L/C по предъявлении (аккредитив)10. УпаковкаПродукты надежно упаковываются в

фанерные ящики

•  или деревянные ящики с внутренней амортизацией для обеспечения безопасной транспортировки и предотвращения повреждений во время перевозки11. Послепродажное обслуживание / Политика возврата и гарантииВсе продукты проходят строгий контроль качества перед отгрузкой, с доступными

сертификатами заводских испытаний (EN 10204 3.1/3.2)

•  , включая результаты испытаний на содержание феррита и коррозионную стойкостьИнспекция третьей стороной (ABS, DNV, CCS, LR, BV и т. д.) доступна по запросуВ случае проблем с качеством сохраняйте оригинальную упаковку и предоставьте соответствующие фотографии или отчеты инспекции третьей стороны

• Конкретные условия возврата, обмена и гарантии зависят от окончательного соглашения купли-продажи.
