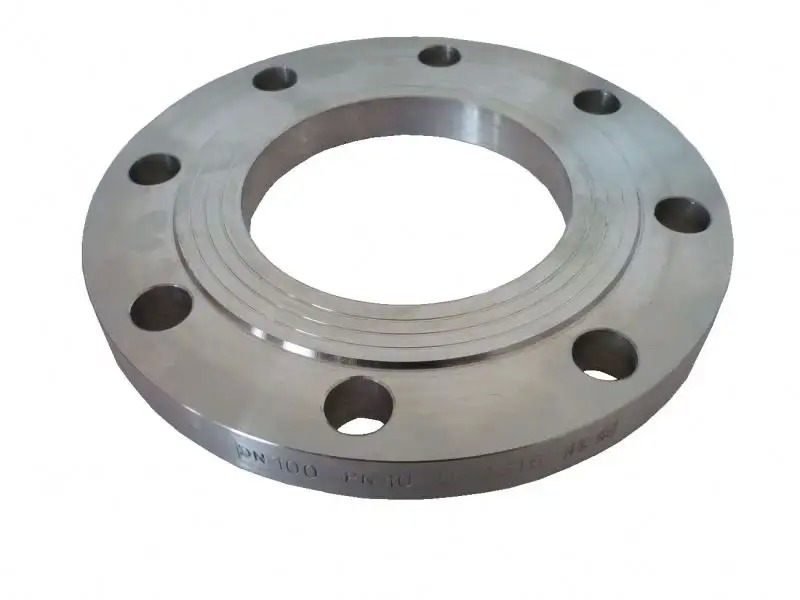

Фланец приварной муфты из углеродистой стали АСМЭ Б16.5 150# РФ

Фланцы из углеродистой стали с приварным встык по стандарту ASME B16.5 150# RF

1. Описание продукта

Настоящая спецификация охватывает кованые стальные фланцы, изготовленные из высококачественной спокойной стали методом открытой или закрытой ковки с минимальным коэффициентом ковки (коэффициентом обжатия) 3:1 для обеспечения полной плотности. Готовые изделия имеют мелкозернистую микроструктуру с номером размера зерна по ASTM 5 или мельче (согласно ASTM E112), что обеспечивает превосходную ударную вязкость и стойкость к хрупкому разрушению. Все фланцы полностью отслеживаются от плавильного цеха до окончательной инспекции, при этом для каждой детали проводится идентификация материала (PMI). Продукция поставляется в соответствии с требованиями ASME Section II, ASME B16.5/B16.47 и специфическими для материалов требованиями NACE MR0175/ISO 15156 для применения в условиях сероводородной среды. Каждый фланец маркируется индивидуально и поставляется с полной документацией по инспекции, включая химический анализ, отчеты о механических испытаниях и записи неразрушающего контроля.

2. Применение продукта

Кованые стальные фланцы, охватываемые настоящей спецификацией, предназначены для стационарной установки в критически важных системах трубопроводов, содержащих давление, в следующих категориях эксплуатации:

• Общего назначения (не сероводородная, не криогенная) – от температуры окружающей среды до 400°C, стандартная углеродистая сталь (A105) с поверхностью RF, подходит для пара, воды, воздуха и инертных газов.

• Сероводородная среда (влажный H₂S) – Фланцы должны соответствовать NACE MR0175/ISO 15156. Ограничения по выбору материала по твердости (≤22 HRC или ≤237 HB) и требования к испытаниям на стойкость к HIC (водородное растрескивание) и SSC (сульфидное растрескивание под напряжением). Обычно выбираются марки, такие как A105N, A350 LF2 и A182 F316L.

• Высокотемпературная эксплуатация (>450°C) – марки легированной стали (A182 F11, F22, F91) с жаропрочными свойствами, подходящие для перегретого пара и линий риформинга на электростанциях и нефтеперерабатывающих заводах.

• Криогенная / низкотемпературная эксплуатация – материалы, прошедшие испытания на ударную вязкость, такие как A350 LF2 (испытано при -46°C) или A182 F316L (испытано при -196°C) для систем СПГ, этилена и жидкого азота.

• Высокое давление / критическая эксплуатация – фланцы RTJ классов 1500 и 2500, используемые в оборудовании для устья скважин, подводных манифольдах и контурах гидроиспытаний, требующих нулевой утечки и высокой целостности соединения.

3. Преимущества продукта

• Гарантированная ударная вязкость – каждая партия плавки проверяется ударными испытаниями по Шарпи с V-образным надрезом при заданных рабочих температурах, что обеспечивает характеристики перехода от вязкого к хрупкому разрушению.

• Стойкость к растрескиванию под воздействием окружающей среды – контролируемый химический состав (низкое содержание фосфора/серы) и термообработка после ковки значительно снижают восприимчивость к HIC, SSC и коррозионному растрескиванию под напряжением.

• Точная металлургическая структура – процессы нормализации, закалки с отпуском или отжига в растворе обеспечивают оптимальный баланс фаз (феррит-перлит, бейнит или полностью аустенитная структура), необходимый для каждой среды эксплуатации.

• Превосходная размерная стабильность – обработка на станках с ЧПУ после ковки гарантирует концентричность между отверстиями для болтов и внутренним диаметром, а также точную перпендикулярность уплотнительных поверхностей, исключая напряжения изгиба болтов при сборке.

• Полная прослеживаемость соответствия – химический состав, механические свойства, результаты НК и записи циклов термообработки собираются в единый план испытаний (ITP) для утверждения заказчиком.

• Возможность присутствия третьей стороны – производство и испытания могут контролироваться сторонними инспекционными органами (Lloyd’s, BV, SGS, TÜV) в соответствии с EN 10204 Type 3.2.

4. Основные технические параметры

Часто задаваемые вопросы

1. Вы торговая компания или производитель? Мы производитель, вы можете увидеть сертификацию.

2. Как долго ваше время доставки? Обычно это 5-10 дней, если товары есть на складе. Или это 15-20 дней, если товаров нет на складе, в зависимости от количества.

3. Вы предоставляете образцы? Бесплатно или за дополнительную плату? Да, мы могли бы предложить образец бесплатно, но нужно оплатить стоимость фрахта.

4. Каковы ваши условия оплаты? Оплата=1000USD, 50% T/T предоплата, остаток перед отгрузкой.
