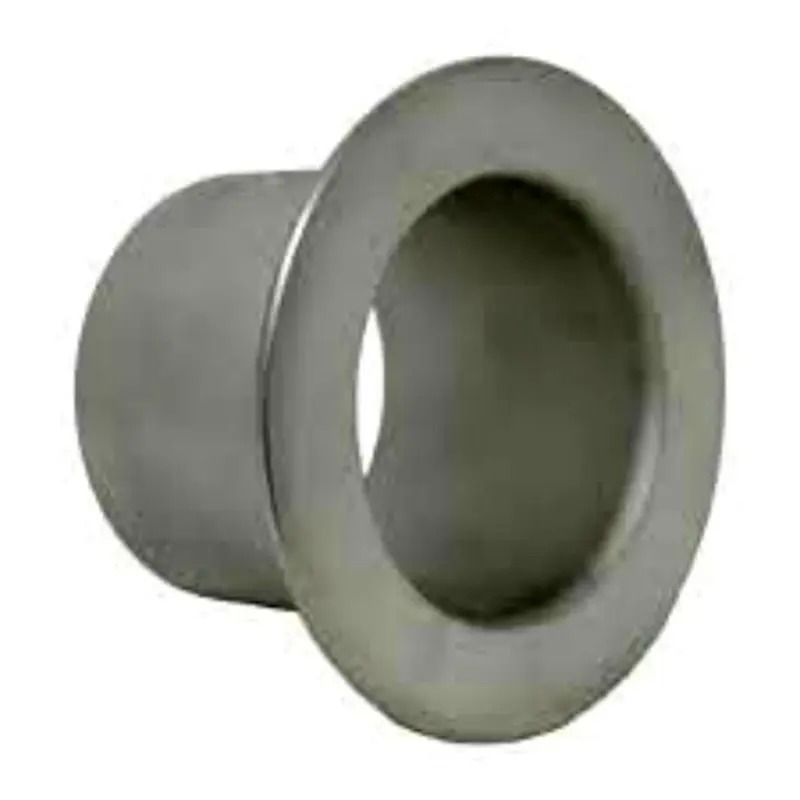

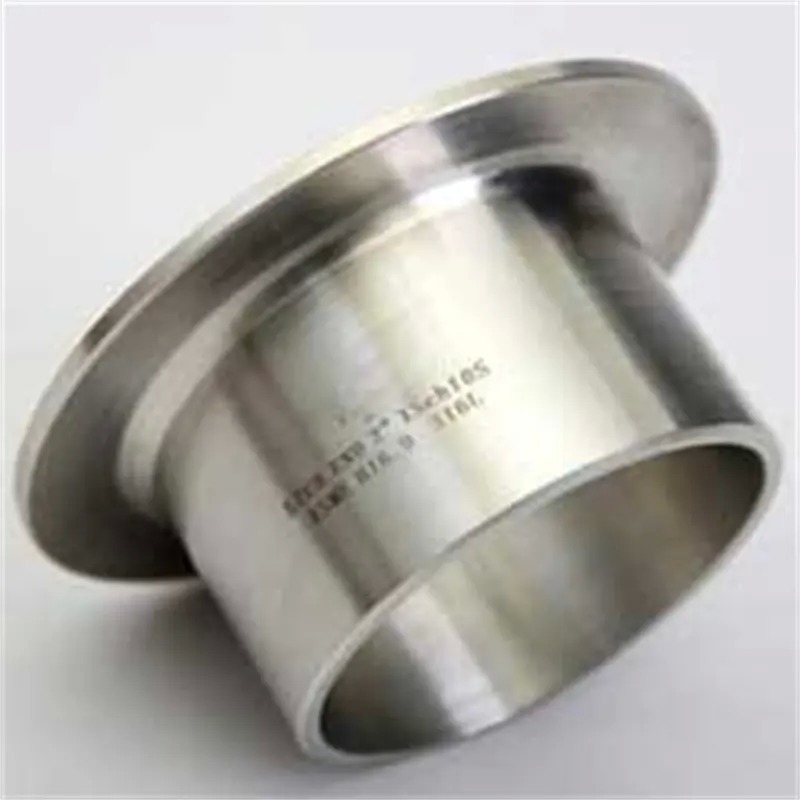

MSS SP-43 Короткое нахлесточное соединение из нержавеющей стали, 316L

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
Место происхождения Шанхай, Китай
Фирменное наименование TOBO
Сертификация ISO/TUV/SGS
Номер модели Обрезанные концы нержавеющей стали
Количество мин заказа 1 шт.
Цена лично переговорить
Упаковывая детали Стандартный пакет доставки
Время доставки 15-30 рабочих дней
Условия оплаты Т/Т, Вестерн Юнион
Поставка способности 10 тонн в месяц
Подробная информация о продукте
Название продукта MSS SP-43 Короткое нахлесточное соединение из нержавеющей стали, 316L Стандарт ASME B16.9/МСС СП-43
Материальное Grrade UNSS31803 Электронная почта иyhuang@cnjdgy.com
Коррозионная стойкость Отличный Заканчивается Скошенный, простой
Поверхность Раствор для маринования Материал Нержавеющая сталь (обычно SS304, SS316, SS316L)
Техника Сформированный холод Номер модели 1/2
Класс давления 150#, 300#, 600#, 900#, 1500#, 2500# Конечный тип Конец под сварку встык
Упаковка Деревянный ящик Стандарты ASME B16.9, MSS SP-43
Типы Бесшовный Форма Длинный радиус, короткий радиус, уменьшая
Выделить

муфты из нержавеющей стали по стандарту MSS SP-43

,

316L

,

с концами коленного сустава
Оставьте сообщение
Характер продукции

Муфты-заглушки из нержавеющей стали MSS SP-43, короткий тип, стыковой шов 316L



1. Описание продукта

Муфты-заглушки из нержавеющей стали (также известные как муфты с стыковым швом) представляют собой фитинги для труб, которые преобразуют концы труб в фланцевые соединения. Они состоят из прямого участка трубы и расклешенного стыка на одном конце. Поверхность стыка служит уплотнительной поверхностью, а заднее плечо воспринимает нагрузку от фланца с стыковым швом. Продукт не включает фланец и должен использоваться в паре с фланцами с стыковым швом. Материалы включают 304/304L, 316/316L, дуплексную нержавеющую сталь и никелевые сплавы. В зависимости от формы задней части они классифицируются как Тип А (прямой переход шейки), Тип В (криволинейный переход) и Тип С (кованое утолщение), подходящие для различных классов давления и требований к толщине стенки. Они предлагают экономичное и гибкое решение для соединения трубопроводных систем.

2.Применение продукта

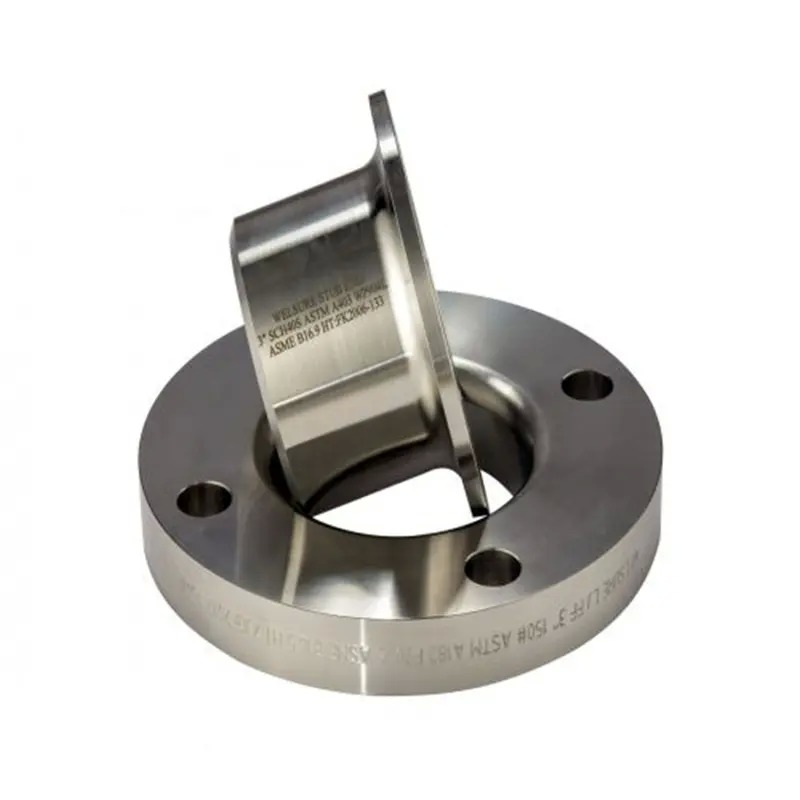

  1. Используются с фланцами с стыковым швом для формирования полных узлов фланцевых соединений для различных стальных трубопроводных систем.

  2. Линии транспортировки коррозионных сред: Муфта-заглушка контактирует со средой из нержавеющей стали, в то время как фланец может быть из углеродистой стали, что позволяет выбирать материалы зонально.

  3. Крупногабаритные трубопроводные системы: Независимо вращающийся фланец решает проблемы выравнивания, когда вращение крупногабаритных труб непрактично.

  4. Участки трубопроводов, требующие регулярного обслуживания: Например, всасывающие линии насосов, каналы теплообменников и выпускные патрубки реакторов, требующие частой очистки.

  5. Линии, подверженные вибрации или тепловому смещению: Зазор в соединении гасит вибрацию и поглощает незначительное осевое тепловое расширение.

  6. Ключевые последующие отрасли: Нефтепереработка, морская инженерия, переработка природного газа, пищевая промышленность, производство полупроводников и установки разделения воздуха.

​

​3. Преимущества продукта

Сравнительная таблица Муфта-заглушка из нержавеющей стали + фланец с стыковым швом Традиционный фланец с сварной шейкой (цельный)
Стоимость материала Только муфта-заглушка из нержавеющей стали; фланец может быть из углеродистой стали, что обеспечивает значительную экономию Весь фланец из нержавеющей стали; очень дорого при больших диаметрах
Простота установки Фланец вращается свободно; выравнивание болтов легкое; один рабочий может справиться Требует вращения всего фланца или трубы; сложная установка
Техническое обслуживание/демонтаж Ослабить болты для разделения; не требуется горячая работа Требует отрезки сварного фланца; сложно и не подлежит повторному использованию
Количество сварных швов Требуется только 1 стыковой сварной шов Требуется 2 угловых сварных шва (шейка фланца к трубе)
Распределение напряжений Сварной шов находится далеко от уплотнительной поверхности; термические напряжения не перекрываются Сварной шов находится рядом с шейкой фланца; более высокий риск концентрации напряжений
Нагрузки на патрубки Отсутствие передаваемого изгибающего момента; защита патрубков оборудования Жесткое соединение; изгибающий момент трубы передается непосредственно на оборудование
Совместимость запасных частей Фланцы взаимозаменяемы по материалам; меньше типов запасных частей Каждый материал и размер уникальны; сложный инвентарь запасных частей

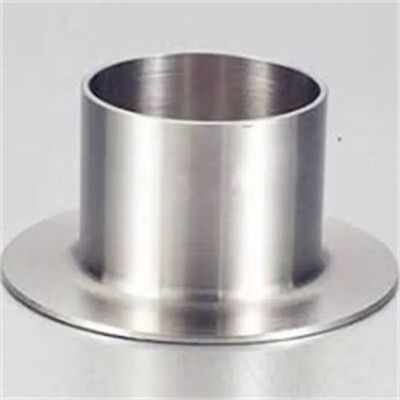

MSS SP-43 Короткое нахлесточное соединение из нержавеющей стали, 316L

4. Основные технические характеристики

Параметр Детали спецификации
Применимые стандарты ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459
Распространенные материалы 304/304L, 316/316L, 321, 347, Duplex S31803/S32205, 904L, Alloy 625 и т. д.
Диапазон размеров Бесшовные: DN15–DN600; Сварные: DN15–DN1800
Классы толщины стенки Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS
Соответствие классу давления Класс 150 – Класс 2500 (в зависимости от рейтинга ответного фланца)
Выбор типа стыка Длинный тип (более длинная прямая шейка, для Sch 40S и выше); Короткий тип (компактный, для тонкостенных Sch 5S/10S)
Тип конструкции стыка Тип А (с прямым переходом шейки), Тип В (криволинейный переход, без прямой шейки), Тип С (цельное кованое утолщение)
Отделка уплотнительной поверхности Концентрические или спиральные насечки, Ra ≤ 6,3 мкм; Прецизионная обработка Ra ≤ 3,2 мкм
Форма фаски Стыковой конец согласно ASME B16.25, V-образная или U-образная фаска, угол 30°–37,5°
Рекомендуемый ответный фланец Фланец с стыковым швом, доступный из углеродистой стали, оцинкованной углеродистой стали или нержавеющей стали, соответствующей муфте-заглушке
Заводские инспекции Полная проверка размеров, визуальный осмотр; ПТ/МТ капиллярная/магнитная дефектоскопия; выборочная РТ (сварной тип); испытания на межкристаллитную коррозию (по требованию)

Часто задаваемые вопросы

1. Вы торговая компания или производитель? Мы производитель, вы можете увидеть сертификацию.

2. Как долго ваше время доставки? Обычно это 5-10 дней, если товары есть на складе. Или это 15-20 дней, если товаров нет на складе, в зависимости от количества.

3. Вы предоставляете образцы? Бесплатно или за дополнительную плату? Да, мы могли бы предложить образец бесплатно, но необходимо оплатить стоимость фрахта.

4. Каковы ваши условия оплаты? Оплата=1000 USD, 50% T/T предоплата, остаток перед отгрузкой.
