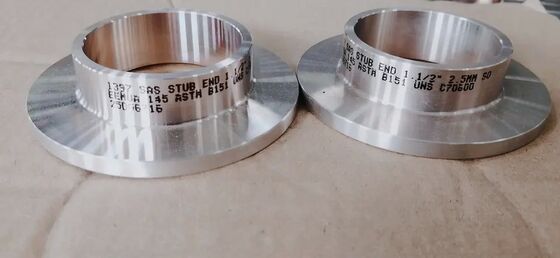

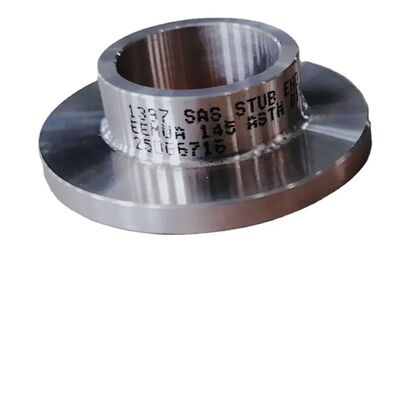

Заглушки из нержавеющей стали для стыковой сварки, длинные короткие нахлесточные соединения, кованые фитинги для труб ASME

Заглушки для сварки встык из нержавеющей стали, длинные/короткие, с нахлестом, кованые фитинги для труб по стандарту ASME

1. Описание продукта

Заглушки из нержавеющей стали представляют собой, по сути, неинтегральные переходники для фланцевых соединений. Они состоят из короткого прямого участка трубы и одного конца, который холодноэкструдирован или горячештампован в виде расклешенной кромки (нахлеста). Этот продукт не используется самостоятельно и должен сочетаться с фланцами с нахлестом. Согласно ASME B16.9 и MSS SP-43, они обычно классифицируются как длинные и короткие. Длинный тип является отраслевым стандартом, в то время как короткий тип в основном используется в условиях ограниченного пространства или в трубопроводах с тонкой стенкой (например, Sch 5S/10S). В зависимости от формы задней части нахлеста они подразделяются на тип A (с прямой шейкой), тип B (с изогнутым переходом) и тип C (интегральный кованый утолщенный тип).

2.Применение продукта

1. Трубопроводы для транспортировки агрессивных сред: В средах с сильными кислотами, щелочами или морской водой только заглушка должна быть изготовлена из высококачественной нержавеющей стали (например, 316L, 904L), в то время как ответный фланец может быть из оцинкованной углеродистой стали, что позволяет выбирать материалы зонально (антикоррозионная защита со стороны среды, стандартная со стороны конструкции).

2. Входы/выходы крупногабаритного вертикального оборудования: Широко используется в колонных реакторах, теплообменниках и штуцерах емкостей для хранения, решая значительную проблему установки, связанную с вращением больших фланцев для выравнивания отверстий под болты.

3. Технологические участки, требующие регулярной разборки и очистки: Применяется в разгрузочных линиях реакторов в пищевой, фармацевтической и тонкой химической промышленности, позволяя быстро разбирать для промывки внутренних остатков и обеспечения гигиенической чистоты.

4. Трубопроводы с чувствительностью к температуре: Подходит для систем с паром или высокотемпературным тепловым маслом с большими перепадами температур. Небольшой зазор между заглушкой и фланцем поглощает часть напряжений от осевого теплового расширения.

​3. Преимущества продукта

1. Значительная экономия затрат на закупку: Для применений класса 300+ и большого диаметра (DN≥200) использование "заглушки из нержавеющей стали + фланец из углеродистой стали" вместо "цельнонержавеющего сварного фланца" может сэкономить 30%~50% на стоимости материалов.

2. Устраняет сварочные напряжения и межкристаллитную коррозию: Нахлест холодноформован, без сварного шва, несущего нагрузку, подверженного воздействию среды, что полностью исключает риски межкристаллитной коррозии и коррозионного растрескивания под напряжением, присущие традиционным сварным встык фланцам.

3. Защита от передачи крутящего момента: При затяжке болтов крутящий момент действует на фланец с нахлестом и передается на заднюю часть заглушки, а не тянет трубу напрямую. Это эффективно защищает тонкостенные трубы (например, Sch 5S, Sch 10S) от деформации, вызванной чрезмерным крутящим моментом.

4. Гибкий доступ для обслуживания: После разборки фланец с нахлестом может свободно скользить по трубе, что обеспечивает большое удобство для последующей замены клапанов, приборов или участков трубопровода без необходимости горячих работ или повторной резки.

5. Высокоточная уплотнительная поверхность нахлеста: Поверхность нахлеста может быть прецизионно обработана до шероховатости Ra 3.2~6.3μm, оснащена концентрическими насечками, обеспечивая герметичность без утечек при использовании со спирально-навитыми прокладками или прокладками из ПТФЭ.

​

4. Основные технические характеристики продукта

Часто задаваемые вопросы

1. Вы торговая компания или производитель? Мы производитель, вы можете увидеть сертификацию.

2. Как долго ваше время доставки? Обычно это 5-10 дней, если товары есть на складе. Или это 15-20 дней, если товаров нет на складе, в зависимости от количества.

3. Предоставляете ли вы образцы? Бесплатно или за дополнительную плату? Да, мы могли бы предложить образец бесплатно, но нужно оплатить стоимость фрахта.

4. Каковы ваши условия оплаты? Оплата=1000USD, 50% T/T предоплата, остаток перед отгрузкой.
