Что такое усиливающая накладка?

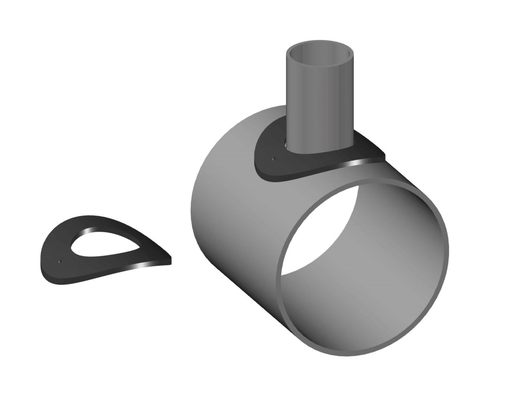

Усиливающая накладка или RePAD или RF накладка (Рис. 1) представляет собой кольцевую накладку, которая располагается вокруг ответвления в месте соединения ответвления

для придания прочности соединению. Она похожа на круглую металлическую шайбу, изогнутую в соответствии с кривизной

трубы.

С увеличением размера трубы стоимость фитингов для ответвлений возрастает. Иногда такие фитинги не всегда доступны

в качестве стандартных изделий. Поэтому стандартным методом является изготовление тройника путем вырезания отверстия в магистрали и приварки

ответвления к трубе. Но участок, где пробита прямая труба, становится слабым из-за наличия

этого отверстия. Поэтому для компенсации давления и снижения концентрации напряжений в этом месте толщина локально увеличивается

в виде усиливающей накладки или RF накладки. Аналогичная ситуация возникает для соединений штуцеров сосудов под давлением. Для увеличения

давления и грузоподъемности штуцеров оборудования привариваются RF накладки. Эти усиливающие накладки обеспечивают

дополнительную прочность и грузоподъемность трубы.

Почему требуется усиливающая накладка?

RePADs или RF накладки — это пластины, используемые для усиления компонентов и/или штуцеров путем локального увеличения толщины компонента

в зонах высоких напряжений. Они изготавливаются из того же размера и материала, что и магистральная труба, к которой они привариваются.

На трубах или сосудах под давлением делаются отверстия в виде штуцеров или ответвлений, что ослабляет основную трубу/сосуд

и создает зоны высоких напряжений. Следовательно, очевидно компенсировать эту слабость усиливающей накладкой для

снижения вероятности отказа, так как она усиливает соединение ответвления трубопровода или штуцер сосуда под давлением.

Использование усиливающих накладок

1. Обычно усиливающие накладки используются на ответвлениях типа «stub-on» и «stub-in», если это требуется согласно перечню трубопроводов или согласно

таблице ответвлений в спецификации материала трубопроводов. При использовании усиливающих накладок нет необходимости усиливать всю

магистральную трубу. Пункт 304.3.3 ASME B 31.3 содержит уравнения для проверки того, требуется ли усиление для какого-либо сварного соединения ответвления трубопровода.

2. Опорные цапфы усиливаются, если это указано инженерами по расчету трубопроводов. Когда нагрузки от опор цапф превышают

несущую способность цапфы, усиливающие накладки привариваются на стыке основной трубы и цапфы для увеличения

ее грузоподъемности. Однако следует помнить, что усиление цапф от отводов не является стандартной практикой, поэтому его следует

по возможности избегать. Требование усиления должно быть четко указано на изометрическом чертеже для передачи строительной бригаде.

3. Соединения штуцеров оборудования обычно усиливаются, чтобы штуцеры могли выдерживать большие нагрузки и моменты со стороны трубопровода.

4. Иногда усиливающие накладки устанавливаются между опорой типа «shoe» или «saddle» и основной трубой, когда толщина основной трубы меньше

требуемой.

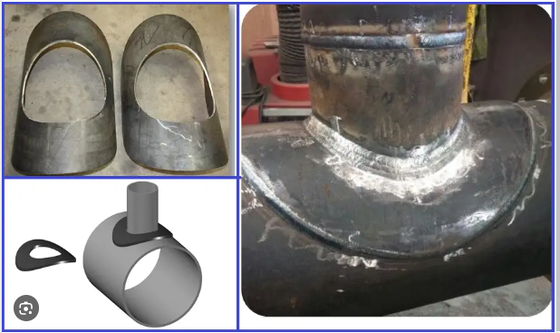

Рис. 1: Типичные усиливающие накладки

Конструктивные особенности RF накладки

Обычно максимальная толщина, используемая в инженерных компаниях в качестве толщины усиливающей накладки, составляет 1,5 толщины основной трубы.

Стандартная практика — использовать ту же толщину, что и у основной трубы.

Материал усиливающей накладки должен быть совместим с материалом основной трубы и трубы ответвления. Обычно в качестве RF накладки используется тот же материал, что и у магистральной трубы.

Пункт 328.5.4.g ASME B31.3 гласит, что усиливающие накладки и седла должны плотно прилегать к частям, к которым они прикреплены.

В боковой части (не в месте стыка) любой накладки или седла должно быть предусмотрено дренажное отверстие для обнаружения утечек в сварном шве между ответвлением и магистралью, а также для вентиляции во время сварки и термообработки. Обычно предусматриваются 2 дренажных отверстия, которые должны быть герметизированы мастикой или силиконовым гелем для ограничения попадания воды внутрь RF накладки. Дренажные отверстия также известны как дренажные или контрольные отверстия. Стандартный размер дренажного отверстия — 6 мм. Если усиливающая накладка изготовлена из нескольких вырезанных частей трубы, то в каждой вырезанной части должно быть предусмотрено дренажное отверстие.

Накладка или седло могут быть изготовлены из нескольких частей, если соединения между частями имеют прочность, эквивалентную основному металлу накладки или седла, и если каждая часть имеет дренажное отверстие.

Символ усиливающей накладки на чертежах

Рис. 2 показывает обычный символ RF накладки, используемый на чертежах трубопроводов.

Рис. 2: Символ усиливающей накладки

Усиливающая накладка представляет собой кольцо, вырезанное из стальной пластины, с отверстием в центре, равным наружному диаметру соединения ответвления.

Она надевается на трубу ответвления перед приваркой трубы ответвления к магистрали. После приварки ответвления к магистрали

усиливающая накладка сдвигается по ответвлению, чтобы закрыть сварное соединение. Затем усиливающая накладка приваривается как к ответвлению, так и к

магистрали.
