| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | TOBO |
| Сертификация: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Номер модели: | 31254 1.4547 254 СМО |
| Количество мин заказа: | 1 PC |
| Цена: | US $ 10 - 100 / Kilogram |
| Упаковывая детали: | Морские деревянные ящики или поддоны, связанные стальной лентой или в соответствии с требованиями кл |
| Время доставки: | 30 дней после получения 30% предоплаты по Т/Т или LC |
| Условия оплаты: | L/C, T/T, Western Union |
| Поставка способности: | 50 метрических тонн/метрических тонны в месяц |
| Тип: | пластинчатый фланец | Превышение: | 9от 0,5 до 219 мм |
|---|---|---|---|
| Рейтинг класса: | 150#~2500# | Поворачиваясь: | RF (с выступом); FF (плоская поверхность); RTJ (кольцевое соединение); RJ (кольцевое соединение) TG |
| Производственный процесс: | Толкать, прессовать, ковать, бросать и т. Д. | Упаковка: | Деревянные ящики, поддоны, нейлоновые мешки или в соответствии с требованиями клиентов |
| МОК: | 1 шт. | Время доставки: | 10-100 дней в зависимости от количества |
| Условия оплаты: | L/C,T/T | Перевозка: | FOB Тяньцзинь/Шанхай, CFR, CIF и т.д. |
| Применение: | Подключение трубопровода и клапанов | Обработка поверхности: | Огурцы, 2B, нет.4Б.А., Линия волос, зеркало. |
| Высокий свет: | Повышенный фланц кольцевой пластины для лица,Класс 150 Площадная кольцевая фланцевка,Asa B16.5 Фланц с кольцевым пластом |
||

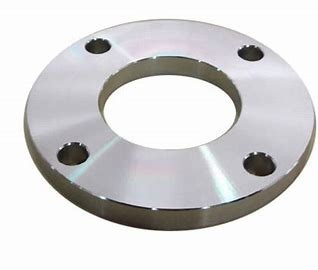

ANSI, ASME, ASA, B16.5 ПЛАТНЫЙ КЛАССИВНЫЙ КЛАСС 150 / 300 / 600
Размер:
Материал:
Стандарт:
Место происхождения:
Номер модели:
Стандарт или нестандарт:
Наименование продукта:
Тип:
Обработка поверхности:
Техника:
Применение:
Торговый термин:
Диапазон размеров:
МОК:
Образец:
Подробная информация о упаковке:
1Деревянная палитра
2Антимокрытый тканевый мешок
3. по мере необходимости
Детали доставки:
7-10 дней,в зависимости от окончательного количества
| Размеры фланца и приблизительная масса |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. Плитка кольцевой фланце RF | |||||||||
| ø | D | b | g | m | J | k | Дырки | Я... | Килограмм. |
| 1/2 дюйма. | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 дюйма. | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 дюйма | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 дюйма. | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 дюйма | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 " | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| Три с половиной дюйма | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4 дюйма | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5 дюймов | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6 дюймов | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8 дюймов | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10 дюймов | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12 дюймов | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14 дюймов | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16 дюймов | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18 дюймов | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20 дюймов | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22 дюйма | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24 дюйма | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
Примечание:
1Фланцы класса 150 за исключением лопаточных суставов будут иметь поднятую поверхность размером 0,06 (1,6 мм), которая включена в "Текщина" (C) и "Длина через узел" (Y1) (Y3). 2Для скользящих, натяжных, сварных сокетов и лопатовых соединительных фланцев, узлы могут быть сформированы вертикально от основания к верху или зазубленными в пределах 7 градусов. 3Слепые фланцы могут изготавливаться с тем же узлом, что и спускаемые фланцы, или без узла. 4Поверхность уплотнения и задняя сторона (поверхность подшипника для болтинга) выполняются параллельно на 1 градус.без уменьшения толщины (C). 5Глубина сокета (D) покрывается ANSI B 16.5 только в размерах до 3 дюймов, более 3 дюймов - по выбору производителя. |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. Фланцевая плитка RF | |||||||||
| ø | D | b | g | m | J | k | Дырки | Я... | Килограмм. |
| 1/2 дюйма. | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 дюйма. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 дюйма | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 дюйма. | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 дюйма | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 " | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| Три с половиной дюйма | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4 дюйма | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5 дюймов | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6 дюймов | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8 дюймов | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10 дюймов | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12 дюймов | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14 дюймов | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16 дюймов | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18 дюймов | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20 дюймов | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22 дюйма | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24 дюйма | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
Примечание:
1Фланцы класса 300, за исключением лопаточных суставов, будут оснащены поднятой линией размером 0,06 (1,6 мм), которая включена в "Текщина" (C) и "Длина через узел" (Y1) (Y3). 2Для скользящих, натяжных, сварных сокетов и лопатовых соединительных фланцев, узлы могут быть сформированы вертикально от основания к верху или зазубленными в пределах 7 градусов. 3Слепые фланцы могут изготавливаться с тем же узлом, что и спускаемые фланцы, или без узла. 4Поверхность уплотнения и задняя сторона (поверхность подшипника для болтинга) выполняются параллельно на 1 градус.без уменьшения толщины (C). 5Глубина сокета (D) покрывается ANSI B 16.5 только в размерах до 3 дюймов, более 3 дюймов - по выбору производителя. |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. Фланцевая плитка RF | |||||||||
| ø | D | b | g | m | J | k | Дырки | Я... | Килограмм. |
| 1/2 дюйма. | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 дюйма. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 дюйма | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 дюйма. | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 дюйма | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 " | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| Три с половиной дюйма | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4 дюйма | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5 дюймов | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6 дюймов | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8 дюймов | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10 дюймов | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12 дюймов | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14 дюймов | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16 дюймов | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18 дюймов | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20 дюймов | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22 дюйма | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24 дюйма | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
Примечание:
1Фланцы класса 600, за исключением лопаточных суставов, будут оснащены поднятой линией 0,25 (6,35 мм), которая не включена в "Текщина" (C) и "Длина через узел" (Y1), (Y3). 2Для скользящих, натяжных, сварных сокетов и лопатовых соединительных фланцев, узлы могут быть сформированы вертикально от основания к верху или зазубленными в пределах 7 градусов. 3Слепые фланцы могут изготавливаться с тем же узлом, что и спускаемые фланцы, или без узла. 4Поверхность уплотнения и задняя сторона (поверхность подшипника для болтинга) выполняются параллельно на 1 градус.без уменьшения толщины (C). 5Размеры от 1/2 до 3 1/2 такие же, как и для фланцев класса 400. 6Глубина сокета (D) покрывается ANSI B 16.5 только в размерах до 3 дюймов, более 3 дюймов - по выбору производителя. |
| Производственные мощности и подробности закупок | ||
| 1. | Размер фланца питания DN15 - DN2000 (1/2" - 80"), кованный фланс. | |
| 2. | Материал Углеродистая сталь: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn и т.д. | |
| 3. | Материал Нержавеющая сталь: ASTM A182 F304, F304L, F316, F316L, F321 и т.д. | |
| 4. | Фланги против ржавчины: антиржавчивое масло, черная краска, желтая краска, горяче-поточенная оцинкованная, холодная оцинкованная и т.д. | |
| 5. | Ежемесячный объем производства: 3000 тонн в месяц. | |
| 6. | Условия доставки: CIF, CFR, FOB, EXW. | |
| 7. | Условия оплаты: банковский перевод (T/T), необратимый L/C на месте и т.д. | |
| 8. | Минимальное количество заказа: 1 тонна или 100 штук. | |
| 9. | Гарантия качества: EN10204 3.1 Сертификат, сертификат завода, проверка третьей стороной, бесплатная замена. | |
