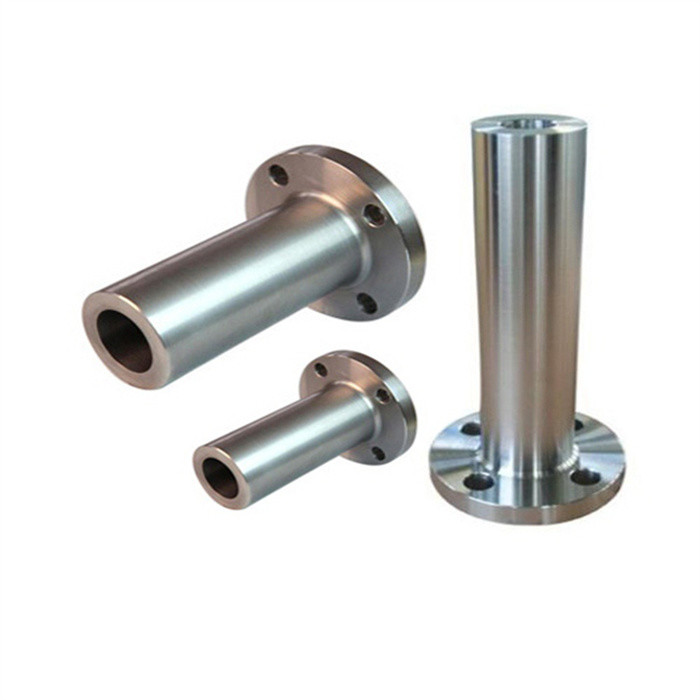

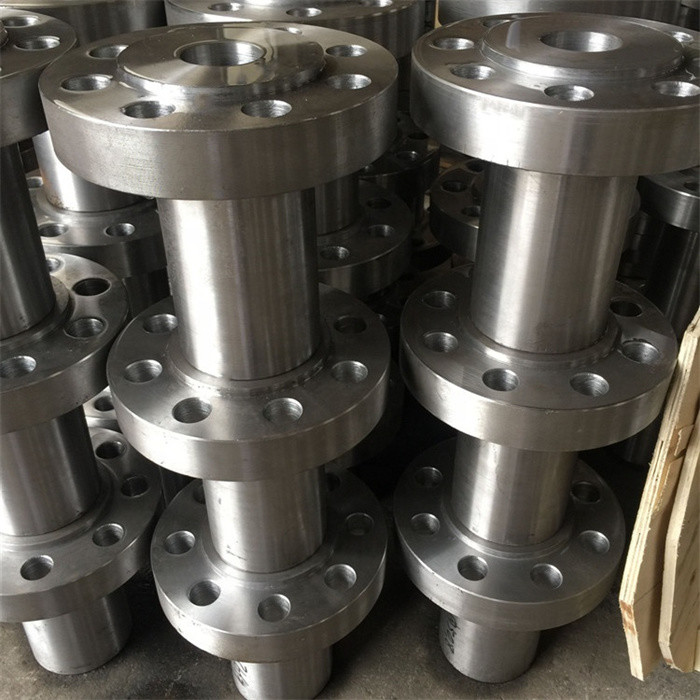

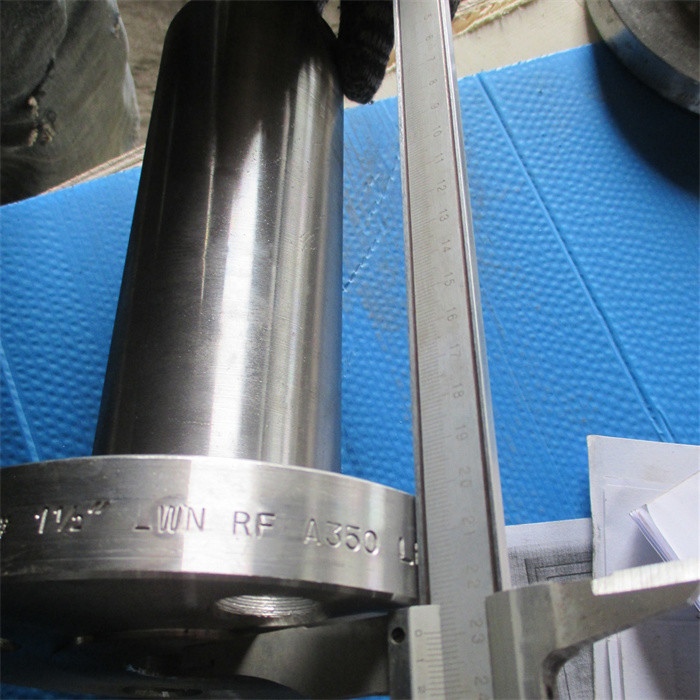

12" ФЛАНЕЦ TG LWN, РАЗМЕР ASTM A105: 5" - 300#, SCH.160, CS, ASTM A182 F1

ASTM A182 Gr F1 Глухие фланцыпредставляет собой сплошной диск, используемый для перекрытия трубопровода или создания заглушки.Он аналогичен обычному фланцу, имеет монтажные отверстия по периметру, а уплотнительные кольца прокладки выточены в сопрягаемую поверхность.

Резьбовые фланцы A182 Gr F1широко востребованы и также известны как резьбовой фланец, и он имеет резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе.

Фланцы для сварки враструб A182 класса F1изначально были разработаны для использования на небольших трубопроводах высокого давления.Их статическая прочность такая же, как у накладных фланцев, но их усталостная прочность на 50% выше, чем у двухсварных накладных фланцев.

SA 182 Gr F1 Накидные фланцытакже называются фланцами SO.Это фланец, который скользит по трубе с внутренней конструкцией, немного большей, чем труба.

Фланцы из легированной стали F1 A182представляет собой легированную сталь, разработанную для первичной формовки в кованые изделия.Его указанные свойства подходят для отожженного состояния.F1 — это обозначение ASTM для этого материала, а его номер UNS — K12822.

Фланцы трубы A182 F1 Cl2имеет очень низкую электропроводность среди кованых легированных сталей той же категории.Кроме того, он имеет умеренно низкую воплощенную энергию и базовую стоимость.

Материал A182 F1спецификация поковочного материала для класса F1легированная стальи он используется для производства голых поковок или кованых и обработанных изделий для применений, связанных с работой при высоких температурах.

Фланец из стальной пластины F1часто является экономически эффективным решением, когда не требуются выступающие поверхности и ступицы, а также для приложений с низким или нулевым давлением при температуре окружающей среды.


Фланцы внахлестку ASTM A182 F1представляет собой устройство, состоящее из двух частей, которое очень похоже на фланец с приварной горловиной, но также и на свободно надеваемый фланец.Преимущество заключается в том, что он может поворачиваться вокруг заглушки и трубопровода.

Кованые фланцы SA182 F1используются в качестве соединительной детали для создания сети трубопроводов для цилиндров, клапанов, насосов и других устройств.Включение двух разных секций машины.Для того, чтобы сделать конструкцию прочнее, она должна быть креплением каркаса.

Анализ механических свойств фланца скольжения SA 182 Gr F1

Предел прочности	Предел текучести (0,2% смещения)	Удлинение
275	485	20 %



Таблица химического состава глухого фланца A182 F1 Cl2

Оценка	С	Мн	Си	п	С	Кр	Мо
Легированная сталь F1	0,15 макс.	0,3-0,6	0,5	0,03	0,03	4-6	0,44-0,65

Эквивалент фланцев ASTM A182 Gr F1

СТАНДАРТ	УНС	DIN WERKSTOFF №.	DIN
Сплав Ф1	К12822	1,5415	15М03



Таблица спецификаций материалов фланцев ASTM A182 Gr F1

Характеристики	АСТМ А182 / АСМЭ СА182
Размер	от 1/2″ (15 НБ) до 48″ (1200 НБ)
Стандарты	ANSI/ASME B16.5, B 16.47 серии A и B, B16.48, BS4504, BS 10, EN-1092, DIN и т. д.
Класс / Давление	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 и т.д.
Стандарт	Фланцы ANSI, фланцы ASME, фланцы BS, фланцы DIN, фланцы EN и т. д.



ASTM A182 Gr F1 Фланцы Номинальное давление

Температура °F	Класс 900	Класс 150	Класс 600	Класс 400	Класс 1500	Класс 300	Класс 2500
-20 до 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	1955 г.	230	1305	870	3260	655	5435
400	1920 г.	200	1280	855	3200	640	5330
500	1865 г.	170	1245	830	3105	620	5180
600	1815 г.	140	1210	805	3025	605	5040
650	1765 г.	125	1175	785	2940	590	4905
700	1705 г.	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



A182 F1 Cl2 Таблица веса фланцев с приварной шейкой

Нормальный диаметр трубы		Внешний фланец	Тк.Фланец Мин.	Диам.концентратора	Диаметр поднятого лица	Длина Hub.Y	Длина резьбы	Диам.болтового круга	Диам.болтовых отверстий	Количество болтов	Диам.болтов (дюйм)	КГ	ФУНТ
дюйм	дн	О	С	Икс	грамм	Д	Т	до н.э	ЧД	БН	БД
1/2 дюйма	15	89.00	11.20	30.20	35.10	15.70	15.70	60,50	15.80	4	1/2 дюйма	0,4	0,9
3/4"	20	98,50	12.70	38.10	42,90	15.70	15.70	69,90	15.80	4	1/2 дюйма	0,7	1,5
1 дюйм	25	108.00	14.20	49.30	50,80	17.50	17.50	79.30	15.80	4	1/2 дюйма	0,8	1,8
1-1/4"	32	117,50	15.70	58,70	63,50	20.60	20.60	88,90	15.80	4	1/2 дюйма	1,2	2,6
1-1/2 дюйма	40	127.00	17.50	65.00	73,20	22.40	22.40	98,60	15.80	4	1/2 дюйма	1,5	3.3
2"	50	152,50	19.10	77,70	91,90	25.40	25.40	120,70	19.10	4	5/8"	2.3	5.1
2-1/2"	65	178.00	22.40	90,40	104,60	28.40	28.40	139,70	19.10	4	5/8"	3,7	8.1
3"	80	190,50	23.90	108.00	127.00	30.20	30.20	152,40	19.10	4	5/8"	4.1	9
3-1/2 дюйма	90	216.00	23.90	122,20	139,70	31,80	31,80	177,80	19.10	8	5/8"	5.1	11.2
4"	100	228,50	23.90	134,90	157,20	33.30	33.30	190,50	19.10	8	5/8"	5,9	13
5 дюймов	125	254.00	23.90	163,60	185,70	36,60	36,60	215,90	22.40	8	3/4"	7	15,4
6 дюймов	150	279,50	25.40	192.00	215,90	39,60	39,60	241,30	22.40	8	3/4"	8.4	18,5
8 дюймов	200	343,00	28.40	246,10	269,70	44,50	44,50	298,50	22.40	8	3/4"	13	28,6
10 дюймов	250	406,50	30.20	304,80	323,90	49.30	49.30	362.00	25.40	12	7/8"	18	39,5
12 дюймов	300	482,50	31,80	365,30	381,00	55,60	55,60	431,80	25.40	12	7/8"	29	64
14 дюймов	350	533,50	35.10	400,10	412,80	57.20	57.20	476,30	28.50	12	1 дюйм	39	86
16 дюймов	400	597,00	36,60	457,20	469,90	63,50	63,50	539,80	28.50	16	1 дюйм	47	103
18 дюймов	450	635.00	39,60	505.00	533,40	68.30	68.30	577,90	31,80	16	1 1/8 дюйма	57	126
20 дюймов	500	698,50	42,90	558,80	584,20	73,20	73,20	635.00	31,80	20	1 1/8 дюйма	76	167
24"	600	813.00	47,80	663,40	692,20	82,60	82,60	749,30	35.10	20	1 1/4 дюйма	97	214



Фланцы ASME SA182 F1 Cl2 Типы

Фланец F1 A182



A182 F1 Cl2 Глухой фланец



ASTM A182 F1 Накидной фланец



Фланец ASTM A182 Gr F1

Пластинчатый фланец A182 класса F1



Фланцы SA 182 Gr F1
