Фланец ASTM A105

Фланец ASTM A105это тип фланца, на который распространяется стандарт, который распространяется на напорные трубы и фитинги, которые могут работать как при температуре окружающей среды, так и при высоких температурах.Dinesh Industries является поставщиком и производителем фланцев всех типов.И поэтому мы производим и поставляемФланец А105также диапазон.Существуют различные стандарты, которые охватывают различныеРазмеры фланца ASTM A105которые можно использовать с трубами аналогичного размера.Толщина стенки, диаметр, марка материала и классы давления определяют типФланец SA 105может использоваться в определенном приложении.

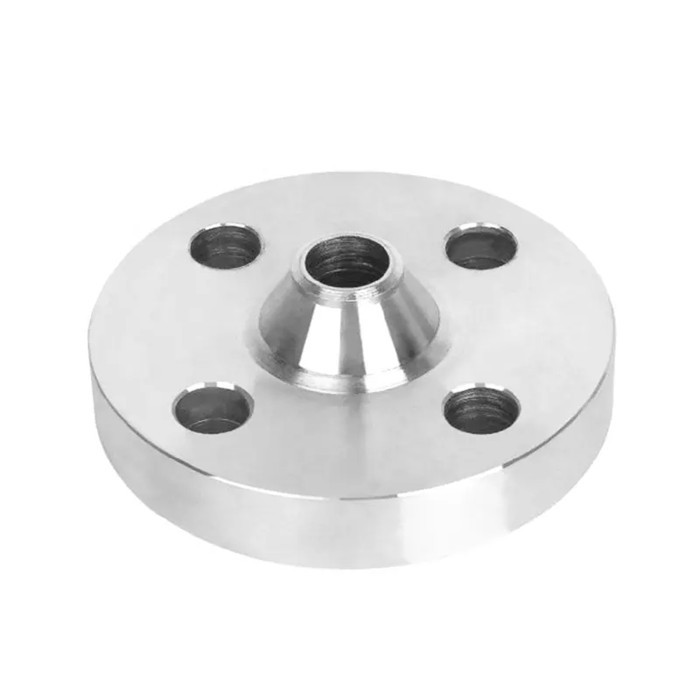

Крупнейший поставщик кованых фланцев CS A105, см. размеры фланцев с приварной горловиной Asme Sa105

Фланцы разных размеров также имеют разный вес.Вы можете связаться с нами, чтобы получитьТаблица веса фланцев ASTM A105чтобы узнать больше о весе фланцев и выбрать из множества фланцев.Какфланец а105 производительмы также можем предоставить вам нестандартные размеры фланцев.Мы - изготовитель Фланцов Кованой стали A105 согласно требованию клиентов.Наши цены очень конкурентоспособны по сравнению сПрайс-лист на фланцы A105 в Индиии вы можете размещать оптовые заказы, чтобы снизить стоимость.Поскольку мы производим, складируем и поставляем, нашиФланцы из углеродистой стали ASTM A105продаются по более низким ценам, исключая посредников.Мы являемся ведущим поставщикомФланец ASTM A105n.

Справочные документы

К этим спецификациям применяется следующий список стандартов:

Стандарты ASTM:

• Спецификация A266/A266M на поковки из углеродистой стали для компонентов сосудов высокого давления.
• A675/A675M Спецификация на горячекатаный стержень из углеродистой стали особого качества и механических свойств.
• Спецификация A696 для стальных стержней, углеродистых, горячекатаных или холоднокатаных, специального качества, для компонентов напорных трубопроводов.
• A788/A788M Технические условия на стальные поковки, общие требования.
• Общие требования A961/961M к стальным фланцам, кованым фитингам, клапанам и деталям для трубопроводов.

Стандарт МСС:

• Стандарт SP44 для фланцев стальных трубопроводов

Стандарт АСМЭ:

• B16.5 Стандарт размеров для стальных трубных фланцев и фланцевых фитингов
• B16.9 Фитинги из кованой стали для стыковой сварки
• B16.10 Строительные и сквозные размеры ферромагнитных клапанов
• B16.11 Фитинги из кованой стали, сварные враструб и с резьбой
• B16.34 Клапаны соединяются фланцами, резьбой и приварным концом
• B16.47 Стальные фланцы большого диаметра
• Код котла и сосуда под давлением ASME:

Стандарт API:

• API-600 Фланцевые и под приварку стальные задвижки
• API-602 Задвижки компактной конструкции из углеродистой стали для использования на нефтеперерабатывающих заводах

Список спецификаций фланца ASTM A105

Таблица размеров	от 1/2″ до 48″ (15 НБ) до (1200 НБ)
Таблица номинального давления ANSI	300 фунтов, 150 фунтов, 600 фунтов, 900 фунтов, 2500 фунтов, 1500 фунтов
Расчет давления по DIN	40Бар 16Бар 25Бар 6Бар 10Бар / PN10 PN25 PN64 PN16 PN6 PN40
JIS	20 К, 10 К, 40 К, 16 К, 5 К, 30 К, 63 К
УНИ / АН	16бар 6бар 10бар 40бар 25бар
Тип соединения/ Тип поверхности фланца	RF, маленький язычок, RTJ, FF, LJF, большой язычок и канавка
Покрытие	Оцинкованная, желтая прозрачная, холодная и горячая оцинковка, антикоррозийная краска, масляная черная краска
Общие типы	Резьбовой/винтовой/кованый/пластинчатый
Оборудование	Пресс-машина, гибочная машина, пескоструйная машина, толкающая машина, электрическая машина для снятия фаски и т. Д.
Источник	Западная Европа / Япония / Индия / США / Корея
Дилер и дистрибьютор в	Сидней, Нойда, Нагпур, Каракас, Ахваз, Канпур, Абу-Даби, Карачи, Перт, Эр-Рияд, Барода, Хобар, Калгари, Мексика, Кувейт, Лудхиана, Тируванантапурам, Жанейро, Тегеран, Маскат, Лагос, Калькутта, Тау, Манама, Раджкот , Сантьяго, Ахмадабад, Гуджарат, Эрнакулам, Стамбул, Ховра, Анкара, Коимбатур, Джамшедпур, Порт-оф-Спейн, Пимпри-Чинчвад, Нью-Дели, Вадодара, Мумбаи, Кимхэ-си, Индор, Сурат, Богота, Гургаон, Мельбурн, Ранчи, Монреаль, Ченнаи, Хайдарабад, Лудхиана, Бангалор, Лондон, Курбевуа, Даммам, Бангалор
Производитель	UNI, BS, AS2129, ANSI DIN, ГОСТ, JIS, SABS, NFE, AWWA, EN и т.д.
Тест	Рентгеновский детектор, ультразвуковой дефектоскоп UI, спектрограф прямого считывания, детектор магнитных частиц, машина для гидростатических испытаний
Стандарты	API7S-15, API7S-43, API605, ANSI/ASME B16.5, B16.47 серии A и B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME/ANSI B16.5/16.36/16.47 А/16.47Б, МСС С44, ИСО70051, ДЖИСБ2220, БС1560-3.1, ЭН1092



Номинальное давление фланца ASTM A105 Class 300

ТЕМП °С	150	300	400	600	900	1500	2500
-29 ДО 38	19,6	51,1	68,1	102.1	153,2	255,3	425,5
50	19.2	50,1	66,8	100,2	150,4	250,6	417,7
100	17,7	46,6	62,1	93,2	139,8	233	388,3
150	15,8	45,1	60,1	90,2	135,2	225,4	375,6
200	13,8	43,8	58,4	87,6	131,4	219	365
250	12.1	41,9	55,9	83,9	125,8	209,7	349,5
300	10.2	39,8	53,1	79,6	119,5	199,1	331,8
325	9.3	38,7	51,6	77,4	116,1	193,6	322,6
350	8.4	37,6	50,1	75,1	112,7	187,8	313
375	7.4	36,4	48,5	72,7	109,1	181,8	303.1
400	6,5	34,7	46,3	69,4	104,2	173,6	289,3
425	5,5	28,8	38,4	57,5	86,3	143,8	239,7
450	4.6	23	30,7	46	69	115	191,7
475	3,7	17,4	23,2	34,9	52,3	87,2	145,3
500	2,8	11,8	15,7	23,5	35,3	58,8	97,9
538	1,4	5,9	7,9	11,8	17,7	29,5	49,2
ТЕМП °С	150	300	400	600	900	1500	2500



Сварка

Эти компоненты можно сваривать.Процедуры сварки должны соответствовать Разделу IX Кодекса ASME по котлам и сосудам под давлением.

Ковка

Углеродистая сталь ASTM A105 может быть кована при температуре от 2200 до 1700 F с последующей закалкой и отпуском или нормализацией.

Отжиг

Кованые детали можно охлаждать до температуры ниже 1000 градусов по Фаренгейту, а затем нагревать до температуры от 1550 до 1700 градусов по Фаренгейту.Затем осуществляют медленное охлаждение печи.

Гидростатический тест

Гидростатические испытания должны проводиться производителем поковок только в том случае, если указано дополнение S57 к ASTM A961.

Терминология

Определения других терминов, используемых в данной спецификации, см. в спецификации A961/A961M.

Информация для заказа

См. спецификацию A961/A961M.

Общие требования

В случае противоречия между требованиями данной спецификации и Спецификации A961/A961M.Соблюдайте эту спецификацию.

Химический состав

АСумма меди, никеля, хрома, молибдена и ванадия не должна превышать 1,00%.
БСумма хрома и молибдена не должна превышать 0,32%.

Термическая обработка

Термическая обработка не требуется, за исключением фланцев класса выше 300, фланцев специальной конструкции, для которых расчетное давление или расчетная температура неизвестны, а также для изделий размером более 4 дюймов NPS и выше класса 300. Если требуется термообработка, отжиг, нормализация, нормализация и отпуск, нормализация и закалка и отпуск должны быть применяемыми методами.
