ЗАПЕРТЫЙ ТРОЙНИК ASTM A815 UNS S31803 DN200 SCH40S

ЗАПЕРТЫЙ ТРОЙНИК ASTM A815 WP UNS S31803 DN200 SCH40S

Скошены концы всех buttweld штуцеров, превышая толщину стены 4 mm для аустенитной нержавеющей стали, или 5 mm для ferritic нержавеющей стали. Форма наклона в зависимости от фактической толщины стены. Этот скошенные концы необходимы для того чтобы мочь сделать «сварное соединение встык».

Сваривая наклон acc.to ASME/ANSI B16.9 и ASME/ANSI B16.28

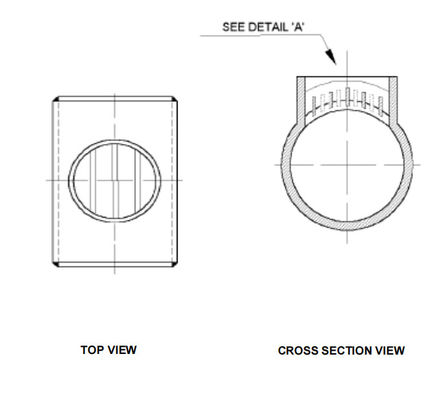

Конструктивные соображения для запертого тройника

Запертый тройник будет использован когда требование для pigging. Таким образом, много из своих применений можно найти в трубопроводе или в подводном поле.

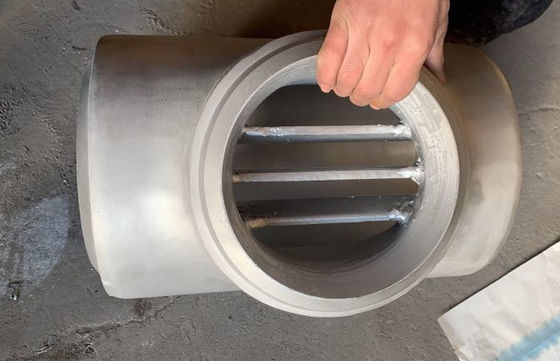

Плиты бара которые сварили внутренне на ветви избежать свиньи от изменяя направления или получать вставлены на выходе ветви.

Дизайн плит бара должен находиться в достаточном количестве, толщине и адекватно размеченный для обеспечения гладкости для свиньи побежать через главную трубу, и в то же время влияние подачи которая была значены, что пропустила через ветвь. Нормальная практика обеспечить что отверстие в трубопроводе ветви после направленных баров нет больше чем 40% из главной зоны трубопровода.

Размер баров в соединении ветви должен быть небольшой достаточно не ограничить подачу но большой достаточно для того чтобы вытерпеть давление подачи.

Обеспечить гладкость, плиты бара должны быть молотилкой для того чтобы одеть погнутость ветви. Все острые края, распыливают и необходимы, что извлечены burs. Эта гладкость pigging процесса важна для защиты датчика свиньи от повреждения.

См. для того чтобы обстреливать DEP 31.40.10.13 - диаграмму 4 Gen выше; количество плит бара начинает с 2 (2) частями и ростами как ID роста ветви.

Плиты бара идеально поровну будут размечены.

Для более большого тройника (размера 14 дюйма и выше), будет плита моста в середине для того чтобы поддержать жесткость бара получая ударено свиньей.

Материал плит бара обыкновенно использовал эти же как материал тройника для weldability.

Нормальный технологический процесс избежать сваривать направляющих планок сразу на высоко-стрессе сконцентрировал зоны шеи штранг-прессования. Концы Адвокатуры необходимо подвергнуть механической обработке для приспособления ветви.

Ремонты сварки на металле родителя запрещены.

ЗАПЛЕТЕННЫЕ МАТЕРИАЛ & РАНГИ ТРОЙНИКОВ:

Тройники запертые нержавеющей сталью:

ASTM A403 WP 304/304L/304H/316/316L/317/317L/321/310/347/904L

Тройники углерода стальные запертые:

ASTM A234 WPB/A420 WPL3/A420 WPL6/MSS-SP-75 WPHY 42/46/52/56/60/65/70

Тройники запертые легированной сталью:

ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91

Сплав никеля запер тройники:

SB ASTM/ASME 336 UNS 2200 (никель 200), UNS 2201 (никель 201), UNS 4400 (Monel 400), UNS 8020 (сплав 20/20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy c 276)

Дуплекс & супер сталь выплавленная дуплекс-процессом заперли тройники:

ASTM A815, ASME SA815 UNS НЕТ S31803, S32205. Но. 1,4462 Werkstoff
