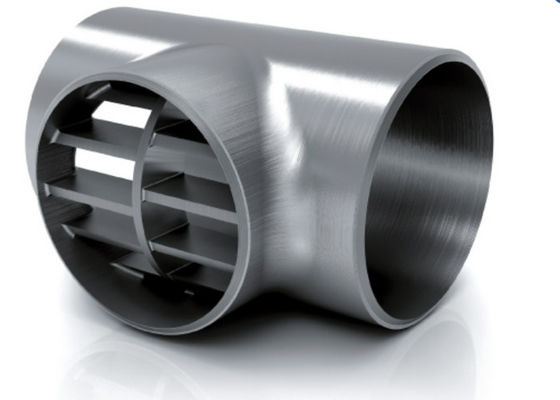

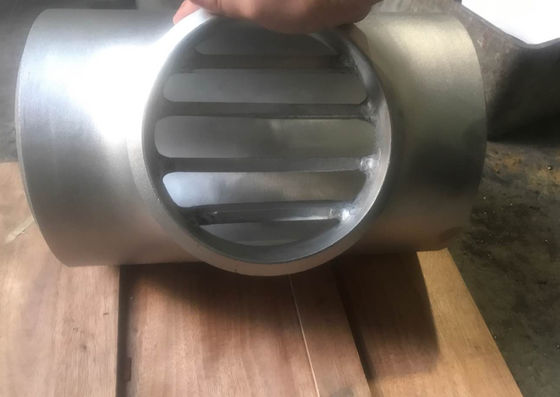

ЗАПЕРТЫЙ ТРОЙНИК ASTM A815 WP UNS S31803 DN300 (12 В) X DN300 (12 В) SCH80S

ЗАПЕРТЫЙ ТРОЙНИК ASTM A815 WP UNS S31803 DN300 (12 В) X DN300 (12 В) SCH80S

Запертый тройник тройник или любой штуцер с ветвью используемой в трубопроводах которая pigged и имеет бар ограничения сварил внутреннее предотвращение свиньи от путешествовать вниз с соединения ветви.

Конструктивные соображения для запертого тройника

Запертый тройник будет использован когда требование для pigging. Таким образом, много из своих применений можно найти в трубопроводе или в подводном поле.

Плиты бара которые сварили внутренне на ветви избежать свиньи от изменяя направления или получать вставлены на выходе ветви.

Дизайн плит бара должен находиться в достаточном количестве, толщине и адекватно размеченный для обеспечения гладкости для свиньи побежать через главную трубу, и в то же время влияние подачи которая была значены, что пропустила через ветвь. Нормальная практика обеспечить что отверстие в трубопроводе ветви после направленных баров нет больше чем 40% из главной зоны трубопровода.

Размер баров в соединении ветви должен быть небольшой достаточно не ограничить подачу но большой достаточно для того чтобы вытерпеть давление подачи.

Обеспечить гладкость, плиты бара должны быть молотилкой для того чтобы одеть погнутость ветви. Все острые края, распыливают и необходимы, что извлечены burs. Эта гладкость pigging процесса важна для защиты датчика свиньи от повреждения.

См. для того чтобы обстреливать DEP 31.40.10.13 - диаграмму 4 Gen выше; количество плит бара начинает с 2 (2) частями и ростами как ID роста ветви.

Плиты бара идеально поровну будут размечены.

Для более большого тройника (размера 14 дюйма и выше), будет плита моста в середине для того чтобы поддержать жесткость бара получая ударено свиньей.

Материал плит бара обыкновенно использовал эти же как материал тройника для weldability.

Нормальный технологический процесс избежать сваривать направляющих планок сразу на высоко-стрессе сконцентрировал зоны шеи штранг-прессования. Концы Адвокатуры необходимо подвергнуть механической обработке для приспособления ветви.

Ремонты сварки на металле родителя запрещены.
