Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600

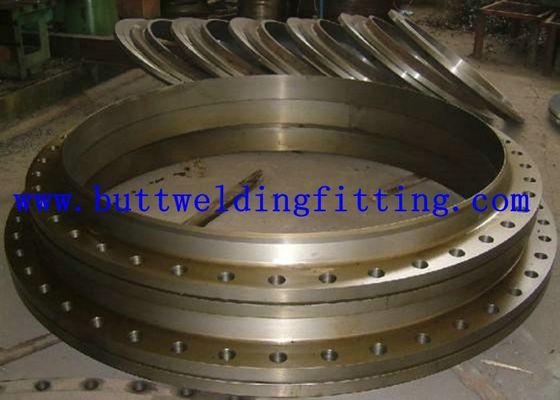

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

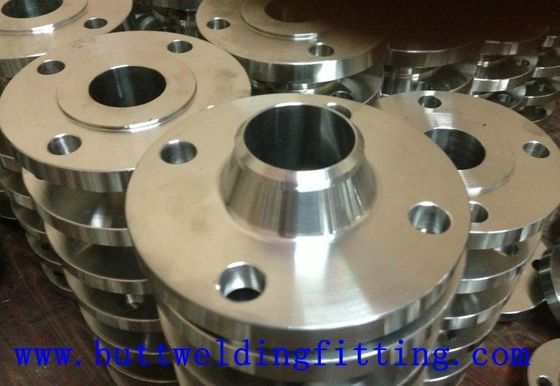

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

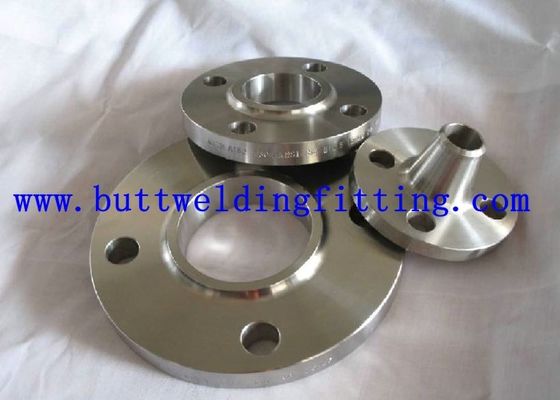

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

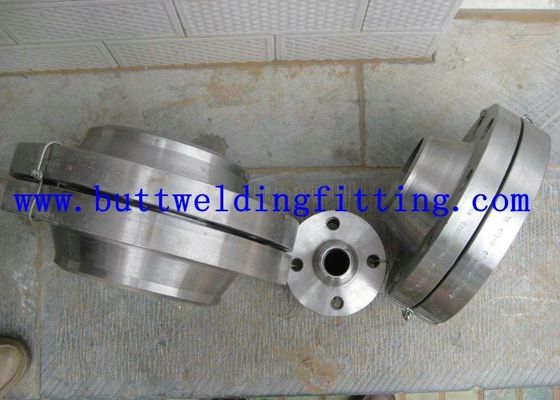

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

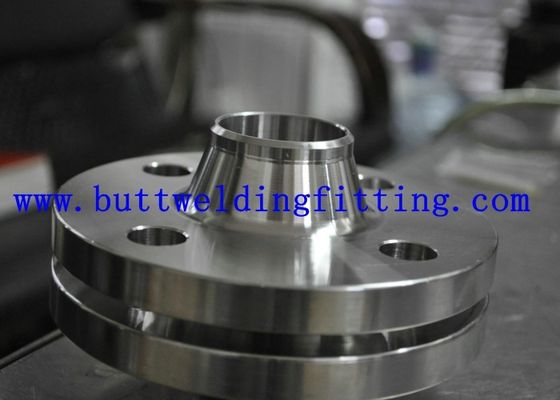

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Место происхождения Китай
Фирменное наименование TOBO
Сертификация SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Номер модели 31254 1,4547 254 СМО
Количество мин заказа 1PC
Цена US $ 10 - 100 / Kilogram
Упаковывая детали Seaworthy деревянные случаи или паллеты связанные стальным диапазоном или согласно требованиям к кли
Время доставки через 30 дней после получать предплату 30% T/T или LC
Условия оплаты L / C, T / T, Western Union
Поставка способности 50 метрических тонн/метрических тонны в месяц
Подробная информация о продукте
Тип Фланец плиты OD 9,5 до 219mm
Оценка класса 150#~2500# Смотреть на RF (поднятая сторона); FF (плоская сторона); RTJ (тип соединение кольца); RJ (напуск фланца) кольца
Процесс производства Нажим, пресса, кузница, бросание, etc. Упаковка Деревянные случаи, паллеты, сумки нейлона или согласно требованиям к клиентов
MOQ 1pcs Срок поставки 10-100 дней в зависимости от количества
Условия оплаты L/C, T/T Пересылка ОБМАНЫВАЙТЕ Тяньцзинь/Шанхай, CFR, CIF etc
Применение Соединение трубопровода и клапанов Поверхностное покрытие Замаринованный, 2B, No.4, БА, волосяный покров, зеркало
Выделить

фланцы и штуцеры вковок

,

Фланцы сварное соединение встык
Оставьте сообщение
Характер продукции

АНСИ, АСМЭ, АСА, ФЛАНЕЦ КОЛЬЦА ПЛИТЫ Б16.5 ПОДНЯЛ КЛАСС СТОРОНЫ 150/300/600

Спецификации

Размер:

Расписание ДН или по мере того как вы требовали

Материал:

Нержавеющая сталь

Стандарт:

АСТМ, АСМЭ, ДИН, ЭН, БС, ИСО, ДЖИС, ГБ етк

Место происхождения:

Шанхай, Китай (материк)

Номер модели:

Выкованный фланец

Стандартный или нештатный:

Стандартный

Название продукта:

АНСИ, АСМЭ, АСА, КЛАСС СТОРОНЫ КОЛЬЦА ПЛИТЫ Б16.5 ПОДНЯТЫЙ ФЛАНЦОМ 150/300/600

Тип:

Выкованный фланец

Поверхностное покрытие:

Замаринованный, 2Б, Но.4, БА, волосяный покров, зеркало

Метод:

ЭРВ

Применение:

Применение: мотор, конструкция, масло, медицина, еда…

Торговая термина:

ОБМАНЫВАЙТЕ, КИФ, КФР, ЭСВ

Ряд размера:

ОД ВЕС 0.25мм до 3мм 9,5 до 219мм

МОК:

500кг

Образец:

Да, освободите для клиентов фрекентер
Упаковка & доставка

Упаковывая детали:

1. Деревянный паллет
2. Анти--влажная сплетенная сумка
3. по мере необходимости

Деталь доставки:

7-10 дней, согласно окончательному количеству

Размеры фланца & приблизительные массы
АНСИ, АСМЭ, АСА, Б16.5 150льб/ск.ин. Фланец РФ кольца плиты
ø Д б г м Дж к Отверстия л Кг.
1/2» 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0 400
3/4" 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0 700
1" 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0 800
1 1/4" 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1 100
1 1/2» 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1 400
2" 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2 200
2 1/2» 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3 600
3" 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4 100
3 1/2» 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5 200
4" 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5 600
5" 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6 300
6" 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7 500
8" 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12 600
10" 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18 500
12" 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28 000
14" 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36 000
16" 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46 000
18" 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50 000
20" 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64 000
22" 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72 000
24" 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89 000
ПРИМЕЧАНИЕ:
1. фланцы класса 150 кроме того что соединение подола будет обеспечено с 0,06 (1.6мм) поднятыми сторонами, которые включена в „толщине“ (к) и „длине через эпицентр деятельности“ (И1), (И3).
2. Для Выскальзывани-на, заварку продетую нитку, гнездо и фланцы соединения подола, эпицентры деятельности можно сформировать любой вертикали от основания, который нужно покрыть или сплющить в пределах структуры 7 градусов.
3. слепые фланцы могут быть сделаны с таким же эпицентром деятельности как это используемое для Выскальзывани-на фланцов или без эпицентра деятельности.
4. Поверхность набивкой и задняя сторона (опорная площадь для скреплять болтами) сделаны параллельным не позднее 1 градус. Для выполнения параллелизма, смотреть на пятна унесен согласно МСС СП-9, без уменьшения толщины (к).
5. глубина гнезда (д) предусматривана АНСИ б 16,5 только в размерах через 3 дюйма, над 3 дюймами на варианте изготовителя.
АНСИ, АСМЭ, АСА, Б16.5 300льб/ск.ин. Фланец плиты РФ
ø Д б г м Дж к Отверстия л Кг.
1/2» 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0 700
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1 100
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1 400
1 1/4" 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1 800
1 1/2» 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2 600
2" 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3 400
2 1/2» 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4 400
3" 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6 100
3 1/2» 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7 500
4" 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10 100
5" 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12 500
6" 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14 100
8" 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24 800
10" 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37 100
12" 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50 000
14" 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70 000
16" 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90 000
18" 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112 000
20" 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133 000
22" 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197 000
24" 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208 000
ПРИМЕЧАНИЕ:
1. фланцы класса 300 кроме того что соединение подола будет обеспечено с 0,06 (1.6мм) поднятыми сторонами, которые включена в „толщине“ (к) и „длине через эпицентр деятельности“ (И1), (И3).
2. Для Выскальзывани-на, заварку продетую нитку, гнездо и фланцы соединения подола, эпицентры деятельности можно сформировать любой вертикали от основания, который нужно покрыть или сплющить в пределах структуры 7 градусов.
3. слепые фланцы могут быть сделаны с таким же эпицентром деятельности как это используемое для Выскальзывани-на фланцов или без эпицентра деятельности.
4. Поверхность набивкой и задняя сторона (опорная площадь для скреплять болтами) сделаны параллельным не позднее 1 градус. Для выполнения параллелизма, смотреть на пятна унесен согласно МСС СП-9, без уменьшения толщины (к).
5. глубина гнезда (д) предусматривана АНСИ б 16,5 только в размерах через 3 дюйма, над 3 дюймами на варианте изготовителя.
АНСИ, АСМЭ, АСА, Б16.5 600льб/ск.ин. Фланец плиты РФ
ø Д б г м Дж к Отверстия л Кг.
1/2» 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0 800
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1 400
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1 600
1 1/4" 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2 100
1 1/2» 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3 100
2" 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3 700
2 1/2» 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5 400
3" 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7 300
3 1/2» 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8 900
4" 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11 800
5" 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24 500
6" 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29 500
8" 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43 000
10" 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70 000
12" 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86 000
14" 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100 000
16" 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142 000
18" 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175 000
20" 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232 000
22" 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292 000
24" 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330 000
ПРИМЕЧАНИЕ:
1. фланцы класса 600 кроме того что соединение подола будет обеспечено с 0,25 (6.35мм) поднятыми сторонами, которые не включена в „толщине“ (к) и „длине через эпицентр деятельности“ (И1), (И3).
2. Для Выскальзывани-на, заварку продетую нитку, гнездо и фланцы соединения подола, эпицентры деятельности можно сформировать любой вертикали от основания, который нужно покрыть или сплющить в пределах структуры 7 градусов.
3. слепые фланцы могут быть сделаны с таким же эпицентром деятельности как это используемое для Выскальзывани-на фланцов или без эпицентра деятельности.
4. Поверхность набивкой и задняя сторона (опорная площадь для скреплять болтами) сделаны параллельным не позднее 1 градус. Для выполнения параллелизма, смотреть на пятна унесен согласно МСС СП-9, без уменьшения толщины (к).
5. размеры размеров 1/2 до 3 1/2 эти же как для фланцов класса 400.
6. глубина гнезда (д) предусматривана АНСИ б 16,5 только в размерах через 3 дюйма, над 3 дюймами на варианте изготовителя.
Детали производственной мощности & приобретения
1. Размер ДН15 фланца поставки - ДН2000 (1/2» - 80"), выкованный фланец.
2. Материальная сталь углерода: АСТМ А105, А181, А350 ЛФ1, А350ЛФ2, А350ЛФ3, А36, А234 ВПБ, К235Б, 20#, 20Мн етк.
3. Материальная нержавеющая сталь: АСТМ А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф321 етк.
4. Ржавчина фланцов анти-: Анти- окунутые масло ржавчины, черная краска, желтое покрытие краски, горячее етк гальванизированный, холодом гальванизированный.
5. Ежемесячный выход: 3000 тонн в месяц.
6. Условия доставки: КИФ, КФР, ОБМАНЫВАЕТ, ЭСВ.
7. Условия оплаты: Передача провода (Т/Т), невозвратное Л/К по предъявлении етк.
8. Количество минимального заказа: 1Тон или 100Пкс.
9. Качественная гарантия: ЭН10204 3,1 сертификат, сертификат мельницы, осмотр третьей стороны, свободное обслуживание замены.
