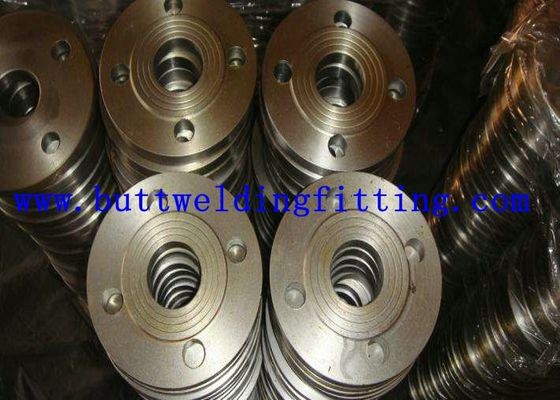

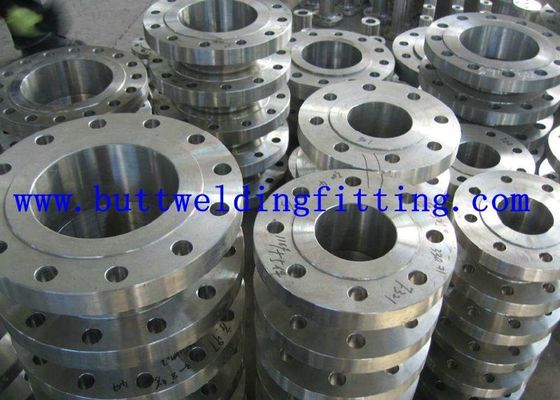

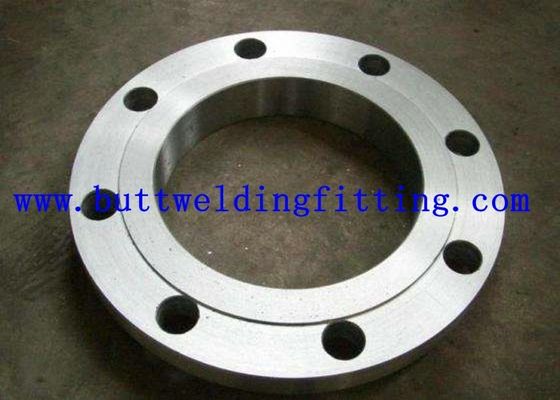

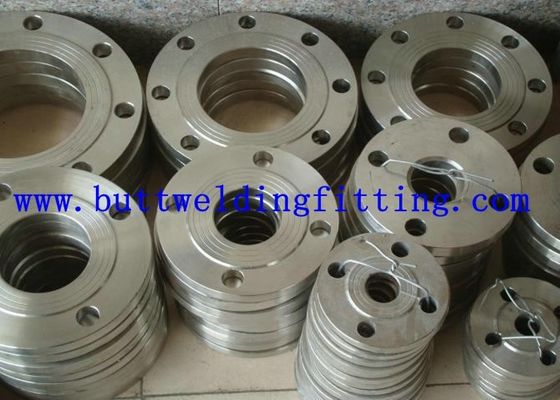

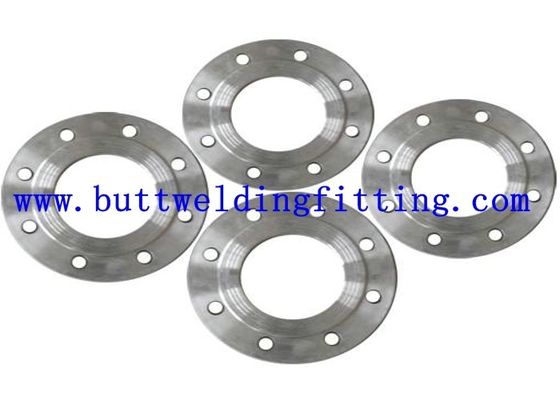

ТИП 01 ПЛИТА ЭН 1092-1 БРОСАЛ фланцы ПН6 ПН10 ПН16 ПН25 ПН40 сварного соединения встык

  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
Место происхождения Китай
Фирменное наименование TOBO
Сертификация SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Номер модели En1092-1
Количество мин заказа 1PC
Цена US $ 10 - 100 / Kilogram
Упаковывая детали Seaworthy деревянные случаи или паллеты связанные стальным диапазоном или согласно требованиям к кли
Время доставки через 30 дней после получать предплату 30% T/T или LC
Условия оплаты L / C, T / T, Western Union
Поставка способности 50 метрических тонн/метрических тонны в месяц
Подробная информация о продукте
Тип Фланец плиты OD 9,5 до 219mm
Рейтинг класса 150#~2500# Облицовка RF (с выступом); FF (плоская поверхность); RTJ (кольцевое соединение); RJ (кольцевое соединение) TG
Производственный процесс Толкать, прессовать, ковать, бросать и т. Д. Упаковка Деревянные ящики, поддоны, нейлоновые мешки или в соответствии с требованиями клиентов
MOQ 1PCS Срок поставки 10-100 дней в зависимости от количества
Условия оплаты L/C, T/T Пересылка FOB Тяньцзинь/Шанхай, CFR, CIF и т.д.
Применение Соединение трубопроводов и клапанов Поверхностное покрытие Маринованный, 2B, № 4, BA, волосяной покров, зеркало
Выделить

фланцы и штуцеры вковок

,

Фланцы сварное соединение встык
Оставьте сообщение
Характер продукции

ТИП 01 ПЛИТА ЭН 1092-1 БРОСАЛ ПН6, ПН10, ПН16, ПН25, ПН40

Спецификации

Размер:

Расписание ДН или по мере того как вы требовали

Материал:

Нержавеющая сталь

Стандарт:

АСТМ, АСМЭ, ДИН, ЭН, БС, ИСО, ДЖИС, ГБ етк

Место происхождения:

Шанхай, Китай (материк)

Номер модели:

Выкованный фланец

Стандартный или нештатный:

Стандартный

Название продукта:

ТИП 01 ПЛИТА ЭН 1092-1 БРОСАЛ ПН6, ПН10, ПН16, ПН25, ПН40

Тип:

Выкованный фланец

Поверхностное покрытие:

Замаринованный, 2Б, Но.4, БА, волосяный покров, зеркало

Метод:

ЭРВ

Применение:

Применение: мотор, конструкция, масло, медицина, еда…

Торговая термина:

ОБМАНЫВАЙТЕ, КИФ, КФР, ЭСВ

Ряд размера:

ОД ВЕС 0.25мм до 3мм 9,5 до 219мм

МОК:

500кг

Образец:

Да, освободите для клиентов фрекентер
Упаковка & доставка

Упаковывая детали:

1. Деревянный паллет
2. Анти--влажная сплетенная сумка
3. по мере необходимости

Деталь доставки:

7-10 дней, согласно окончательному количеству

Размеры фланца & приблизительные массы
ТИП 01 ФЛАНЕЦ ЭН 1092-1 ПЛИТЫ ПН6
Расклассифицированный
Диаметр		 Труба Фланец Винты Вес
(7,85 Кг/дм3)
д1 к Д б д2 Поток Отверстия для болтов КГ
15 21,3 22,0 55 80 12 11 М10 4 0 401
20 26,9 27,5 65 90 14 11 М10 4 0 590
25 33,7 34,5 75 100 14 11 М10 4 0 716
32 42,4 43,5 90 120 16 14 М12 4 1 153
40 48,3 49,5 100 130 16 14 М12 4 1 344
50 60,3 61,5 110 140 16 14 М12 4 1 478
65 76,1 77,5 130 160 16 14 М12 4 1 850
80 88,9 90,5 150 190 18 18 М16 4 2 944
100 114,3 116,0 170 210 18 18 М16 4 3 247
125 139,7 141,5 200 240 20 18 М16 8 4 301
150 168,3 170,5 225 265 20 18 М16 8 4 741
200 219,1 221,5 280 320 22 18 М16 8 6 862
250 273,0 276,5 335 375 24 18 М16 12 8 893
300 323,9 327,5 395 440 24 22 М20 12 11 880
350 355,6 359,5 445 490 26 22 М20 12 16 788
400 406,4 411,0 495 540 28 22 М20 16 19 781
450 457,0 462,0 550 595 30 22 М20 16 24 495
500 508,0 513,5 600 645 30 22 М20 20 26 307
600 610,0 616,5 705 755 32 26 М24 20 34 702
700 711,0 714,2 810 860 40 26 М24 24 52 441
800 813,0 815,8 920 975 44 30 М27 24 71 262
900 914,0 917,4 1020 1075 48 30 М27 24 86 269
1000 1016,0 1019,0 1120 1175 52 30 М27 28 101 340
1200 1220,0 1224,0 1340 1405 60 33 М30 32 162 638
1400 1420,0 1424,0 1560 1630 72 36 М33 36 257 772
1600 1620,0 1624,0 1760 1830 80 36 М33 40 324 382
1. ПОВЕРХНОСТНЫЙ ФИНИШ СМОТРЯ НА ТИПЫ а, Б1, Б2 етк
2. МАРКИРОВКА ФЛАНЦА: ЭН А 1092-1/01/ДН100/ПН6/П245ГХ/НОМЕР ЛОГОТИПА ЖАРЫ
ТИП 01 ФЛАНЕЦ ЭН 1092-1 ПЛИТЫ ПН10
Расклассифицированный
Диаметр		 Труба Фланец Винты Вес
(7,85 Кг/дм3)
д1 к Д б д2 Поток Отверстия для болтов КГ
15 21,3 22,0 55 80 12 11 М10 4 0 401
20 26,9 27,5 65 90 14 11 М10 4 0 590
25 33,7 34,5 75 100 14 11 М10 4 0 716
32 42,4 43,5 90 120 16 14 М12 4 1 153
40 48,3 49,5 100 130 16 14 М12 4 1 344
50 60,3 61,5 110 140 16 14 М12 4 1 478
65 76,1 77,5 130 160 16 14 М12 4 1 850
80 88,9 90,5 150 190 18 18 М16 4 2 944
100 114,3 116,0 170 210 18 18 М16 4 3 247
125 139,7 141,5 200 240 20 18 М16 8 4 301
150 168,3 170,5 225 265 20 18 М16 8 4 741
200 219,1 221,5 295 340 24 22 М20 8 9 244
250 273,0 276,5 350 395 26 22 М20 12 11 788
300 323,9 327,5 400 445 26 22 М20 12 13 578
350 355,6 359,5 460 505 30 22 М20 16 21 766
400 406,4 411,0 515 565 32 26 М24 16 27 436
450 457,2 462,0 565 615 36 26 М24 20 33 470
500 508,0 513,5 620 670 38 26 М24 20 40 103
600 610,0 616,5 725 780 42 30 М27 20 54 297
700 711,0 714,2 840 895 50 30 М27 24 82 777
800 813,0 815,8 950 1015 56 33 М30 24 116 534
900 914,0 917,4 1050 1115 62 33 М30 28 141 425
1000 1016,0 1019,0 1160 1230 70 36 М33 28 188 561
1200 1219,0 1224,0 1380 1455 83 39 М36 32 290 884
1. ПОВЕРХНОСТНЫЙ ФИНИШ СМОТРЯ НА ТИПЫ а, Б1, Б2 етк
2. МАРКИРОВКА ФЛАНЦА: ЭН А 1092-1/01/ДН100/ПН10/П245ГХ/НОМЕР ЛОГОТИПА ЖАРЫ
ТИП 01 ФЛАНЕЦ ЭН 1092-1 ПЛИТЫ ПН16
Расклассифицированный
Диаметр		 Труба Фланец Винты Вес
(7,85 Кг/дм3)
д1 к Д б д2 Поток Отверстия для болтов КГ
10 17,2 18,0 60 90 14 14 М12 4 0 602
15 21,3 22,0 65 95 14 14 М12 4 0 668
20 26,9 27,5 75 105 16 14 М12 4 0 933
25 33,7 34,5 85 115 16 14 М12 4 1 106
32 42,4 43,5 100 140 18 18 М16 4 1 816
40 48,3 49,5 110 150 18 18 М16 4 2 075
50 60,3 61,5 125 165 20 18 М16 4 2 723
65 76,1 77,5 145 185 20 18 М16 4 3 310
80 88,9 90,5 160 200 20 18 М16 8 3 592
100 114,3 116,0 180 220 22 18 М16 8 4 375
125 139,7 141,5 210 250 22 18 М16 8 5 394
150 168,3 170,5 240 285 24 22 М20 8 7 123
200 219,1 221,5 295 340 26 22 М20 12 9 705
250 273,0 276,5 355 405 29 26 М24 12 14 164
300 323,9 327,5 410 460 32 26 М24 12 18 928
350 355,6 359,0 470 520 35 26 М24 16 28 118
400 406,4 411,0 525 580 38 30 М27 16 35 754
450 457,0 462,0 585 640 42 30 М27 20 45 992
500 508,0 513,5 650 715 46 33 М30 20 63 832
600 610,0 616,5 770 840 55 36 М33 20 101 285
700 711,0 714,2 840 910 63 36 М33 24 111 103
800 813,0 815,8 950 1025 74 39 М36 24 158 555
900 914,0 917,4 1050 1125 82 39 М36 28 192 239
1000 1016,0 1019,0 1170 1255 90 42 М39 28 269 554
1. ПОВЕРХНОСТНЫЙ ФИНИШ СМОТРЯ НА ТИПЫ а, Б1, Б2 етк
2. МАРКИРОВКА ФЛАНЦА: ЭН А 1092-1/01/ДН100/ПН16/П245ГХ/НОМЕР ЛОГОТИПА ЖАРЫ
ТИП 01 ФЛАНЕЦ ЭН 1092-1 ПЛИТЫ ПН25
Расклассифицированный
Диаметр		 Труба Фланец Винты Вес
(7,85 Кг/дм3)
д1 к Д б д2 Поток Отверстия для болтов КГ
15 21,3 22,0 65 95 14 14 М12 4 0 668
20 26,9 27,5 75 105 16 14 М12 4 0 933
25 33,7 34,5 85 115 16 14 М12 4 1 106
32 42,4 43,5 100 140 18 18 М16 4 1 816
40 48,3 49,5 110 150 18 18 М16 4 2 075
50 60,3 61,5 125 165 20 18 М16 4 2 723
65 76,1 77,5 145 185 22 18 М16 8 3 465
80 88,9 90,5 160 200 24 18 М16 8 4 310
100 114,3 116,0 190 235 26 22 М20 8 6 056
125 139,7 141,5 220 270 28 26 М24 8 8 170
150 168,3 170,5 250 300 30 26 М24 8 10 238
200 219,1 221,5 310 360 32 26 М24 12 14 245
250 273,0 276,5 370 425 35 30 М27 12 20 087
300 323,9 327,5 430 485 38 30 М27 16 26 526
350 355,6 359,5 490 555 42 33 М30 16 41 656
400 406,4 411,0 550 620 48 36 М33 16 57 456
450 457,0 462,0 600 670 54 36 М33 20 69 548
500 508,0 513,5 660 730 58 36 М33 20 86 736
600 610,0 616,5 770 845 68 39 М36 20 126 866
700 711,2 714,0 875 960 85 42 М39 24 193 031
800 812,8 816,0 990 1085 95 48 М45 24 266 311
1. ПОВЕРХНОСТНЫЙ ФИНИШ СМОТРЯ НА ТИПЫ а, Б1, Б2 етк
2. МАРКИРОВКА ФЛАНЦА: ЭН А 1092-1/01/ДН100/ПН25/П245ГХ/НОМЕР ЛОГОТИПА ЖАРЫ
ТИП 01 ФЛАНЕЦ ЭН 1092-1 ПЛИТЫ ПН40
Расклассифицированный
Диаметр		 Труба Фланец Винты Вес
(7,85 Кг/дм3)
д1 к Д б д2 Поток Отверстия для болтов КГ
15 21,3 22,0 65 95 14 14 М12 4 0 668
20 26,9 27,5 75 105 16 14 М12 4 0 933
25 33,7 34,5 85 115 16 14 М12 4 1 106
32 42,4 43,5 100 140 18 18 М16 4 1 816
40 48,3 49,5 110 150 18 18 М16 4 2 075
50 60,3 61,5 125 165 20 18 М16 4 2 723
65 76,1 77,5 145 185 22 18 М16 8 3 465
80 88,9 90,5 160 200 24 18 М16 8 4 310
100 114,3 116,0 190 235 26 22 М20 8 6 056
125 139,7 141,5 220 270 28 26 М24 8 8 170
150 168,3 170,5 250 300 30 26 М24 8 10 238
200 219,1 221,5 320 375 36 30 М27 12 17 871
250 273,0 276,5 385 450 42 33 М30 12 29 166
300 323,9 327,5 450 515 52 33 М30 16 44 921
350 355,6 359,5 510 580 58 36 М33 16 66 460
400 406,4 411,0 585 660 65 39 М36 16 96 822
1. ПОВЕРХНОСТНЫЙ ФИНИШ СМОТРЯ НА ТИПЫ а, Б1, Б2 етк
2. МАРКИРОВКА ФЛАНЦА: ЭН А 1092-1/01/ДН100/ПН40/П245ГХ/НОМЕР ЛОГОТИПА ЖАРЫ
Детали производственной мощности & приобретения
1. Размер ДН15 фланца поставки - ДН2000 (1/2» - 80"), выкованный фланец.
2. Материальная сталь углерода: П235ГХ, П245ГХ, П250ГХ, РСТ37.2, К22.8, С235ДЖР, СТ37, АСТМ А105
3. Материальная нержавеющая сталь: АСТМ А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф321 етк.
4. Ржавчина фланцов анти-: Анти- окунутые масло ржавчины, черная краска, желтое покрытие краски, горячее етк гальванизированный, холодом гальванизированный.
5. Ежемесячный выход: 3000 тонн в месяц.
6. Условия доставки: КИФ, КФР, ОБМАНЫВАЕТ, ЭСВ.
7. Условия оплаты: Передача провода (Т/Т), невозвратное Л/К по предъявлении етк.
8. Количество минимального заказа: 1Тон или 100Пкс.
9. Качественная гарантия: ЭН10204 3,1 сертификат, сертификат мельницы, осмотр третьей стороны, свободное обслуживание замены.
10. Найдите больше требований в рынке фланцов.

ТИП 01 ПЛИТА ЭН 1092-1 БРОСАЛ фланцы ПН6 ПН10 ПН16 ПН25 ПН40 сварного соединения встыкТИП 01 ПЛИТА ЭН 1092-1 БРОСАЛ фланцы ПН6 ПН10 ПН16 ПН25 ПН40 сварного соединения встык
